| 현재위치 : 바퀴 >> U파이프 |
   |
| 제 품 명 : 스텐 염전바퀴 고정 HC-SUSMCR ( 제품번호 : 2898 ) |
|
 |

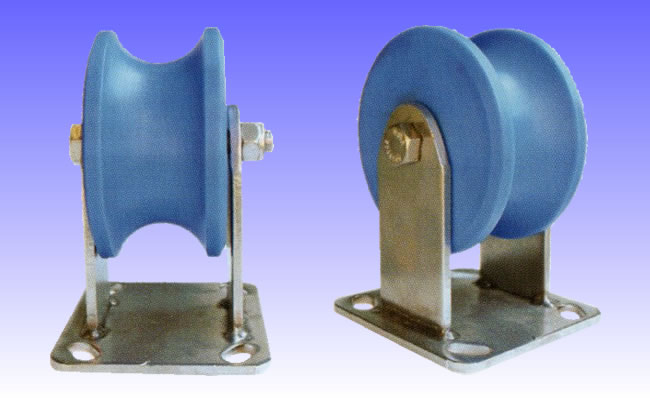

스텐 염전바퀴 고정 HC-SUSMCR/HC-MR[20A,40A]
특징 : 파이프 가능, 와이어 가능, 로프 가능 |

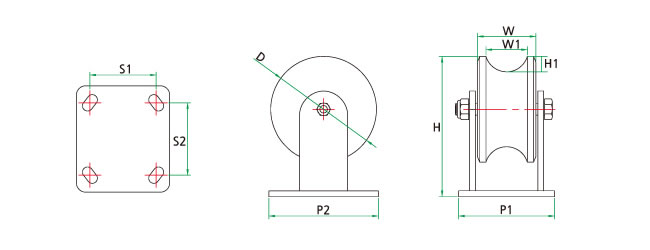

■사양(염전바퀴 고정 SUS스텐브라켓)-높음용
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-42305 |
HC-SUSMR 6"-27.2 |
110 |
58 |
27.2(20A용) |
20 |
165 |
100-114 |
71-84 |
S6201 |
380 |
| HC-42306 |
HC-SUSMR 6"-27.2 |
92 |
58 |
27.2(20A용) |
25 |
175 |
100-114 |
71-84 |
S6201 |
380 |
| HC-42307 |
HC-SUSMR 6"-48.6 |
110 |
61 |
48.6(40A용) |
25 |
175 |
100-114 |
71-84 |
S6201 |
380 |
| HC-42308 |
HC-SUSMR 6"-48.6 |
92 |
61 |
48.4(40A용) |
20 |
165 |
100-114 |
71-84 |
S6201 |
380 |
■사양(염전바퀴 회전(스텐브라켓)-낮음용
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-42301 |
HC-SUSMCR 110-27.2 |
110 |
58 |
27.2(20A용) |
20 |
146 |
100-114 |
71-84 |
S6201 |
350 |
| HC-42302 |
HC-SUSMCR 92-27.2 |
92 |
58 |
27.2(20A용) |
20 |
136 |
100-114 |
71-84 |
S6201 |
350 |
| HC-42303 |
HC-SUSMCR 110-48.6 |
110 |
61 |
48.6(40A용) |
25 |
146 |
100-114 |
71-84 |
S6201 |
350 |
| HC-42304 |
HC-SUSMCR 92-48.6 |
92 |
61 |
48.4(40A용) |
25 |
136 |
100-114 |
71-84 |
S6201 |
350 |
■사양(염전바퀴 MC로라만)
| 품번 |
상품명 |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-42269 |
HC-MC 110-27.2U |
60 |
20 |
S6201(별도) |
350 |
| HC-42270 |
HC-MC 92-27.2U |
60 |
20 |
S6201(별도) |
350 |
| HC-42271 |
HC-MC 110-48.6U |
61 |
25 |
S6201(별도) |
350 |
| HC-42272 |
HC-MC 92-48.6U |
61 |
25 |
S6201(별도) |
350 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
