| 현재위치 : 바퀴 >> U파이프 |
    |
| 제 품 명 : 플레이트 고정(올스텐)HC-SUR ( 제품번호 : 2869 ) |
|
 |
올스텐 U앵글 고정SUS HC-SUR
특징 : 304 ALL SUS 재질로서 녹이 슬지 않음
용도 : 파이프 사용 또는 환봉 사용 |

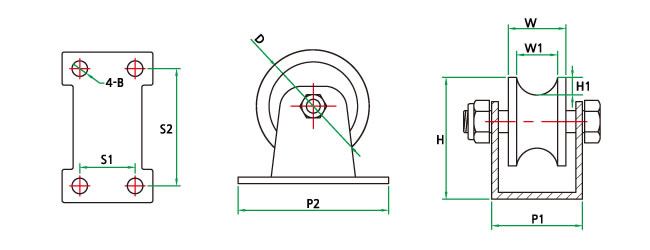

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-41052 |
HC-SUR 1-1/4" |
32 |
24.5 |
16 |
38 |
6 |
31-55 |
18-40 |
S608 |
70 |
100EA |
| HC-41053 |
HC-SUR 2" |
49 |
29 |
23 |
58 |
9 |
41-68 |
25-53 |
S6000 |
100 |
36EA |
| HC-41054 |
HC-SUR 2-1/2" |
59 |
34 |
26 |
74 |
9.5 |
47-80 |
31-65 |
S6000 |
120 |
24EA |
| HC-41055 |
HC-SUR 3" |
69 |
37 |
29 |
81 |
9.5 |
68-95 |
46-75 |
S6201 |
150 |
12EA |
| HC-41056 |
HC-SUR 4" |
98 |
44.5 |
36 |
114-4T |
12 |
100-114 |
73-83 |
S6301 |
400 |
8EA |
| HC-41136 |
HC-SUR 40 |
39 |
26 |
18.5 |
55 |
7.5 |
39-68 |
25-53 |
S608 |
100 |
40EA |
| HC-52002 |
HC-SHUR 4 |
98 |
44.5 |
36 |
116-9T |
12 |
100-114 |
73.5-83.5 |
S6204 |
1000 |
4EA |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
