| 제 품 명 : 고정(올스텐 고하중)HC-SMUGR ( 제품번호 : 2873 ) |
|
 |

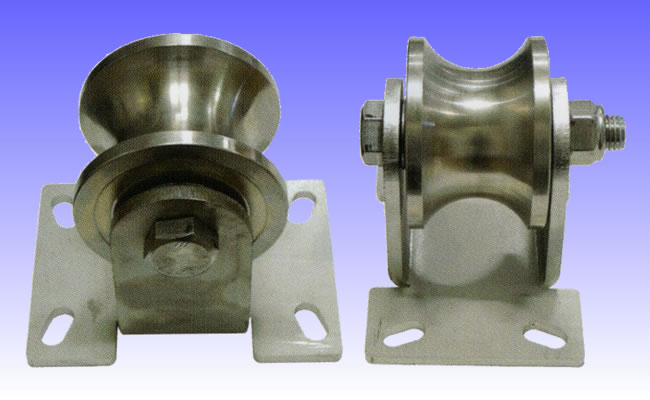

올스텐 고하중 MUG 플레이트고정 HC-SMUGR
특징 :
- 강력한 양면 용접 고하중 U바퀴
- 레일은 원형환봉 또는 원형파이프 사용
용도 :
- 고하중물 취급 업체에 사용 적합
- 42mm 32A(파이프 외경 42.7mm)용
- 52mm 40A(파이프 외경 48.6mm)용
- 62mm 50A(파이프 외경 60.5mm)용 |

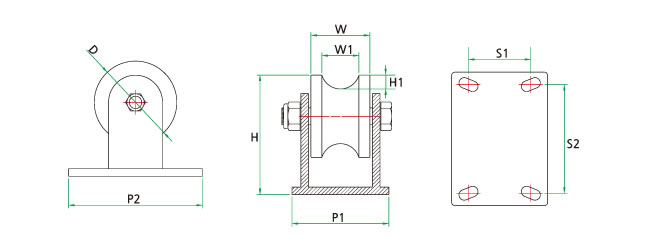

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51084 |
HC-SMUGR 4"(42) |
98 |
68 |
44(32A용 |
119 |
114-159 |
74*129 |
6204 |
800 |
| HC-51085 |
HC-SMUGR 5"(42) |
128 |
59 |
43(32A)용 |
156 |
114-159 |
74*129 |
6304 |
1000 |
| HC-51086 |
HC-SMUGR 5"(52) |
128 |
70 |
52(40A)용 |
156 |
114-159 |
74*129 |
6304 |
1000 |
| HC-51087 |
HC-SMUGR 4"(52) |
98 |
68 |
52(40A)용 |
119 |
114-159 |
74*129 |
6204 |
800 |
| HC-51088 |
HC-SMUGR 6"(62) |
148 |
70 |
57(50A)용 |
187 |
114-159 |
74*129 |
6306 |
2000 |
| HC-51089 |
HC-SMUGR 8"(62) |
198 |
70 |
57(50A)용 |
213 |
114-159 |
74*129 |
6306 |
2000 |
| HC-51215 |
HC-SMUG65A |
148 |
91 |
68(65A)용 |
171 |
180-130 |
147-97.5 |
6306 |
1500 |
| HC-51216 |
HC-SMUG80A |
148 |
91 |
75(80A)용 |
171 |
180-130 |
147-97.5 |
6306 |
1500 |
| HC-51217 |
HC-SMUG90A |
198 |
115 |
85(90A)용 |
220 |
201-150 |
171-150 |
6306 |
1500 |
| HC-51218 |
HC-SMUG100A |
198 |
115 |
95(100A)용 |
220 |
201-150 |
171-150 |
6306 |
1500 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
