| 현재위치 : 바퀴 >> U파이프 |
   |
| 제 품 명 : 용접용 고정(올스텐) HC-S ( 제품번호 : 2863 ) |
|
 |
| 올스텐 U앵글 파이프용 고정 용접형 HC-S |

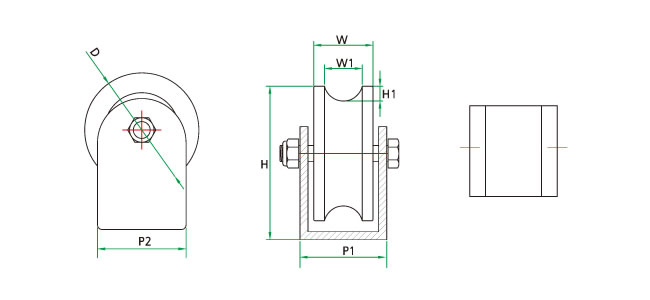

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
삽입베어링
(B) |
허용하중
(kg) |
| HC-42163 |
HC-10A(S) |
49 |
29 |
17.3용 |
60 |
8 |
42-38 |
6000 |
100 |
| HC-42164 |
HC-15A(S) |
39 |
26 |
21.7용 |
55 |
6 |
39-38 |
608 |
60 |
| HC-42165 |
HC-20A(S) |
64 |
34 |
27.2용 |
77 |
8 |
46-50 |
6000 |
120 |
| HC-42166 |
HC-12S(구조관)S |
39 |
26 |
12.7용 |
55 |
6 |
39-38 |
608 |
60 |
| HC-42167 |
HC-15S(구조관)S |
39 |
26 |
15.9용 |
55 |
7 |
39-38 |
608 |
60 |
| HC-42168 |
HC-19S(구조관)S |
39 |
26 |
19.1용 |
55 |
7 |
39-38 |
608 |
60 |
| HC-42169 |
HC-22S(구조관)S |
64 |
34 |
22.2용 |
77 |
9 |
46-50 |
6000 |
120 |
| HC-42170 |
HC-25S(구조관)S |
64 |
34 |
25.4용 |
77 |
11 |
46-50 |
6000 |
120 |
| HC-42171 |
HC-28S(구조관)S |
74 |
39 |
28.6용 |
89 |
10 |
57-50 |
6201 |
150 |
| HC-42172 |
HC-32S(구조관)S |
74 |
39 |
31.8용 |
89 |
10 |
57-50 |
6201 |
150 |
| HC-42173 |
HC-38S(구조관)S |
78 |
52 |
38.1용 |
89 |
16 |
72-65 |
6201 |
170 |
| HC-42174 |
HC-50S(구조관)S |
98 |
68 |
50.8용 |
118 |
15 |
96-65 |
6204 |
400 |
| HC-42175 |
HC-63S(구조관)S |
98 |
68 |
63.5용 |
118 |
15 |
96-65 |
6204 |
400 |
| HC-43110 |
HC-25A |
69 |
38 |
34용 |
87 |
10 |
57-50 |
6201 |
150 |
| HC-43111 |
HC-15A |
49 |
29 |
21.7용 |
60 |
8 |
42-38 |
6000 |
100 |
| HC-43112 |
HC-20A |
59 |
34 |
27.2용 |
74 |
7 |
45-50 |
6000 |
120 |
| HC-43113 |
HC-25A |
49 |
29 |
25.4용 |
60 |
7 |
42-38 |
6000 |
100 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 12*1/2 |
12.7 |
| 15*1/2 |
21.7 |
| 15*5/8 |
15.9 |
| 19*3/4 |
19.1 |
| 20*3/4 |
27.2 |
| 22*7/8 |
22.2 |
| 25*1 |
25.2 |
| 28*1-1/8 |
28.6 |
| 31*1-1/4 |
31.8 |
| 39*1-1/2 |
38.1 |
| 42 |
42.7 |
| 51*2 |
50.8 |
| 63*2-1/2 |
63.5 |
|
|
|
|
|
