| 현재위치 : 바퀴 >> U파이프 |
   |
| 제 품 명 : 플레이트 고정(올스텐) HC-SUNR ( 제품번호 : 2867 ) |
|
 |

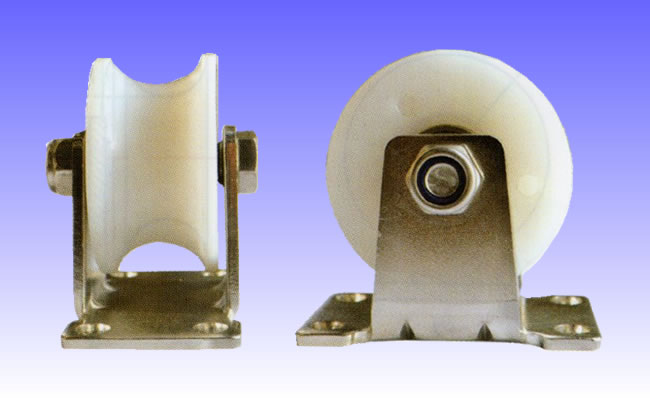

올스텐 사출 U파이프 플레이트 고정나이론 HC-SUNR
파이프 적용표 :
- 41368 : 8A
- 41369 : 10A
- 41370 : 15A
- 41371 : 20A
- 41372 : 25A |

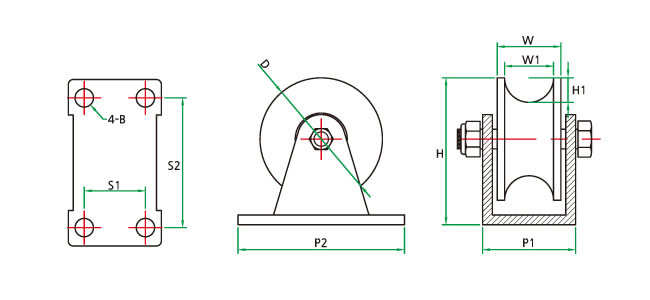

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-41368 |
HC-SUNR 1-1/4 |
32 |
24 |
15 |
38 |
6 |
31-55 |
18-40 |
S688 |
50 |
100EA |
| HC-41369 |
HC-SUNR 2" |
50 |
26 |
20 |
60 |
10 |
38-68 |
25-53 |
S608 |
60 |
40EA |
| HC-41370 |
HC-SUNR 2"(백색) |
50 |
29 |
21.7 |
67 |
8.5 |
47-68 |
30-53 |
S608 |
60 |
40EA |
| HC-41371 |
HC-SUNR 2-1/2"(백색) |
64 |
34 |
27.2 |
77 |
9 |
48-80 |
31-65 |
S6000 |
100 |
24EA |
| HC-41372 |
HC-SUNR 3"(백색) |
74 |
39 |
34 |
83.5 |
10 |
67-95 |
46-75 |
S6201 |
120 |
12EA |
| HC-41320 |
HC-SUNR 4"(백색) |
100 |
44 |
36 |
114 |
10 |
100-114 |
73.3-83.5 |
S6301 |
300 |
8EA |
■사양(사출 U앵글 나이론 로라만)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(B) |
허용하중
(kg) |
| HC-41373 |
HC-UN 1-1/4 |
32 |
24 |
15 |
6 |
S688(유) |
50 |
| HC-41374 |
HC-UN 2" |
50 |
26 |
20 |
10 |
S608(유) |
60 |
| HC-41375 |
HC-UN 50 |
50 |
29 |
21.7 or 25.4 |
8.5 |
S608(유) |
60 |
| HC-41376 |
HC-UN 64 |
64 |
34 |
27.2 |
9 |
S6000(유) |
100 |
| HC-41377 |
HC-UN 74 |
74 |
39 |
34 |
10 |
S6201(유) |
300 |
| HC-41321 |
HC-UN 100 |
100 |
44 |
36 |
10 |
S6201(유) |
400 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
