| 현재위치 : 바퀴 >> U파이프 |
   |
| 제 품 명 : 용접용 고정(고하중MC) HC-NUGR ( 제품번호 : 2865 ) |
|
 |

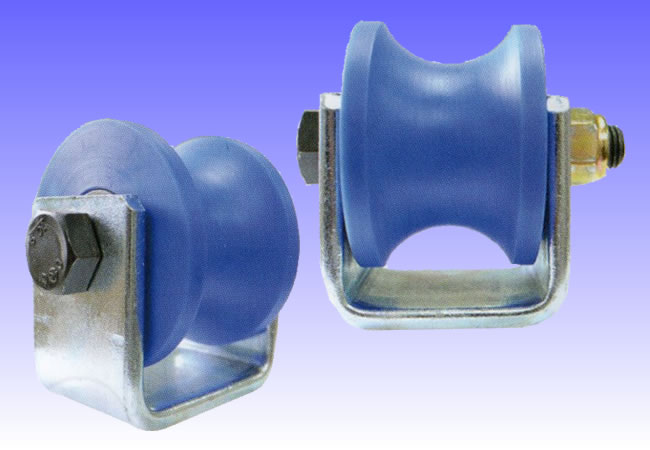

| MC청고하중 NUGR고정(용접형) HC-NUGR |

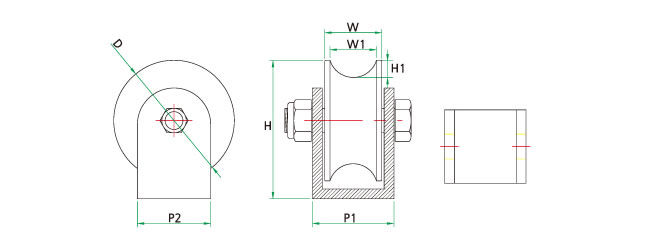

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
브라켓
(T) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51096 |
HC-NUGR 4"(42) |
100 |
70 |
44 |
118 |
15.5 |
96-65 |
9 |
6204 |
700 |
| HC-51097 |
HC-NUGR 4"(52) |
100 |
70 |
52 |
118 |
16 |
96-65 |
9 |
6204 |
700 |
| HC-52022 |
HC-NUGR 5"(42) |
130 |
59 |
43 |
149 |
19 |
96-65 |
9 |
6304 |
900 |
| HC-52023 |
HC-NUGR 5"(52) |
130 |
70 |
52 |
149 |
19.5 |
96-65 |
9 |
6304 |
900 |
| HC-52024 |
HC-NUGR 6"(62) |
150 |
70 |
57 |
169 |
19.5 |
96-65 |
9 |
6306 |
1500 |
| HC-52025 |
HC-NUGR 5"(42") |
130 |
59 |
43 |
150 |
19 |
100-90 |
12 |
6306 |
1500 |
| HC-52029 |
HC-NUGR 5"(52) |
130 |
70 |
52 |
150 |
19.5 |
100-90 |
12 |
6306 |
1500 |
| HC-52030 |
HC-NUGR 6"(62) |
150 |
70 |
57 |
170 |
19.5 |
100-90 |
12 |
6306 |
1500 |
| HC-52031 |
HC-NUGR 8"(62) |
200 |
70 |
57 |
220 |
20 |
100-90 |
12 |
6306 |
2000 |
| HC-52032 |
HC-NUGR 6"(65A) |
150 |
91 |
68 |
170 |
20 |
116-65 |
9 |
6304 |
900 |
| HC-52033 |
HC-NUGR 6"(80A) |
150 |
91 |
75 |
170 |
20 |
116-65 |
9 |
6304 |
900 |
| HC-52034 |
HC-NUGR 8"(90A) |
200 |
115 |
85 |
220 |
23 |
141-90 |
10 |
6306 |
2000 |
| HC-52035 |
HC-NUGR 8"(100A) |
200 |
115 |
95 |
220 |
25 |
141-90 |
10 |
6306 |
2000 |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
