| 현재위치 : 바퀴 >> U파이프 |
    |
| 제 품 명 : 플레이트 고정(고하중MUG) HC-MUG ( 제품번호 : 2876 ) |
|
 |

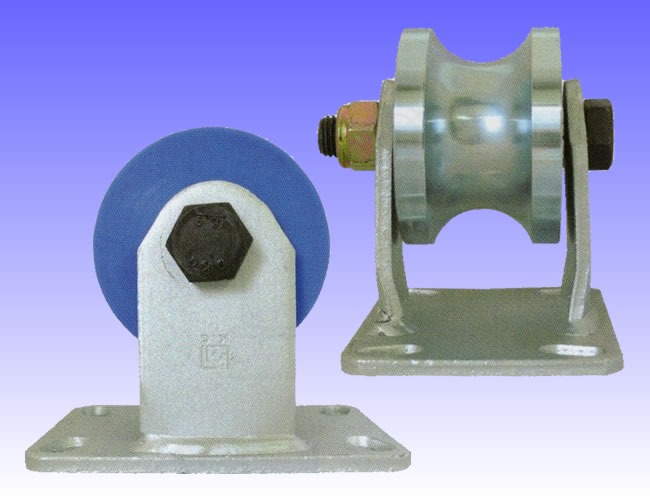

고하중 철, MC MUG 플레이트 고정 HC-MUGR
특징 :
- 강력한 양면 용접 고하중 U바퀴
- 레일은 원형환봉 또는 원형파이프 사용
용도 :
- 고하중물 취급업체에 사용적합
- 42mm32A(파이프 외경 42.7mm)용
- 52mm40A(파이프 외경 48.6mm)용
- 62mm50A(파이프 외경 60.5mm)용 |

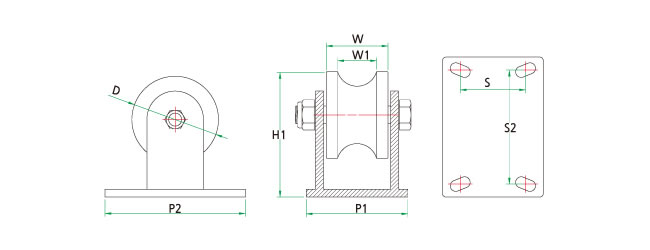

■사양(고하중 철 플레이트 고정 HC-MUGR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-51023 |
HU-MUGR 4"(42) |
98 |
70 |
44(32A)용 |
142 |
114-159 |
74-129 |
6204 |
800 |
8EA |
| HC-51024 |
HU-MUGR 5"(42) |
128 |
59 |
43(32A)용 |
156 |
114-159 |
74-129 |
6304 |
1000 |
4EA |
| HC-51025 |
HU-MUGR 5"(52) |
128 |
70 |
52(40A)용 |
156 |
114-159 |
74-129 |
6304 |
1000 |
4EA |
| HC-51069 |
HU-MUGR 4"(52) |
98 |
70 |
52(40A)용 |
142 |
114-159 |
74-129 |
6204 |
800 |
8EA |
| HC-51070 |
HU-MUGR 6"(62) |
148 |
70 |
57(50A)용 |
187 |
114-159 |
74-129 |
6203 |
2000 |
4EA |
| HC-51071 |
HU-MUGR 8"(62) |
198 |
70 |
57(50A)용 |
213 |
114-159 |
74-129 |
6306 |
2000 |
4EA |
■사양(고하중 청MC 플레이트 고정 HC-NMUGR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-51090 |
HU-NMUGR 4"(42) |
100 |
70 |
44(32A)용 |
142 |
114-159 |
74-129 |
6204 |
800 |
8EA |
| HC-51091 |
HU-NMUGR 5"(42) |
130 |
59 |
43(32A)용 |
156 |
114-159 |
74-129 |
6304 |
1000 |
4EA |
| HC-51092 |
HU-NMUGR 5"(52) |
130 |
70 |
52(40A)용 |
156 |
114-159 |
74-129 |
6304 |
1000 |
4EA |
| HC-51093 |
HU-NMUGR 4"(52) |
100 |
70 |
52(40A)용 |
142 |
114-159 |
74-129 |
6204 |
800 |
8EA |
| HC-51094 |
HU-NMUGR 6"(62) |
150 |
70 |
57(50A)용 |
187 |
114-159 |
74-129 |
6203 |
2000 |
4EA |
| HC-51095 |
HU-NMUGR 8"(62) |
200 |
70 |
57(50A)용 |
213 |
114-159 |
74-129 |
6306 |
2000 |
4EA |
■ 파이프 규격표
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/4 |
48.6 |
| 50*2 |
60.5 |
| 65*2-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
