| 현재위치 : 바퀴 >> ㄷ레일 |
   |

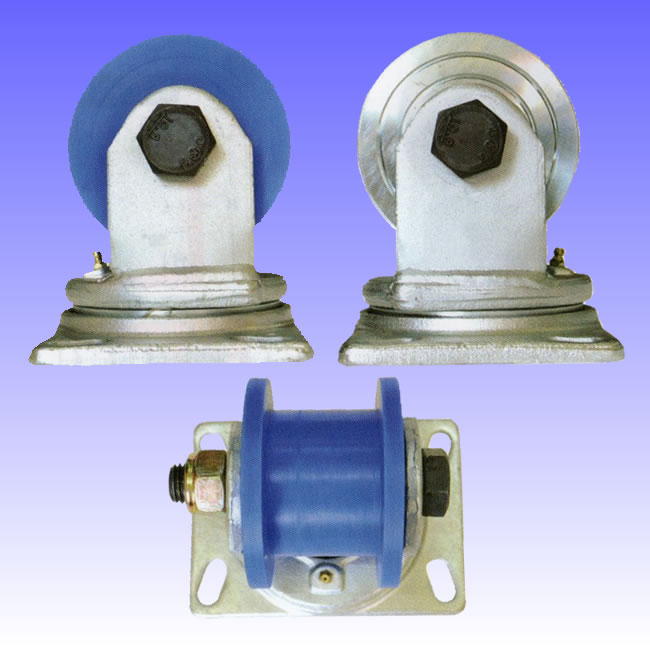

| 제 품 명 : ㄷ레일회전(일자형) HC-PRDS/NRD ( 제품번호 : 2952 ) |
|
 |
고하중 ㄷ레일철,MC일자형 회전 HC-PRDS/NRDS
특징 : 플레이트 타입으로 볼트 조립
용도 :
- 각파이프 또는 각봉 또는 레일에 사용
- 여러가지 하부로라로 사용 가능 |

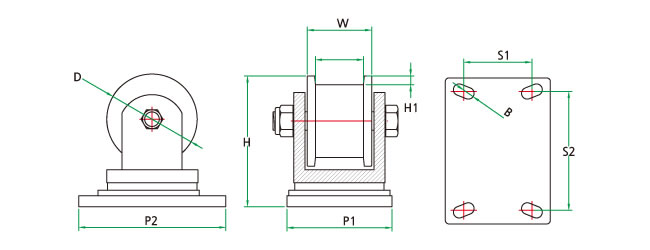

■사양(고하중철 일자형 회전)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-31180 |
HC-PRDS 4"(35) |
98 |
70 |
35 |
142 |
11 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
| HC-31181 |
HC-PRDS 4"(46) |
98 |
70 |
46 |
142 |
11 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
| HC-31185 |
HC-PRDS 4"(52) |
98 |
70 |
52 |
142 |
9.5 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
■사양(고하중MC나이론 일자형 회전)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-31182 |
HC-NRDS 4"(35) |
100 |
70 |
35 |
142 |
11 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
| HC-31183 |
HC-NRDS 4"(46) |
100 |
70 |
46 |
142 |
11 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
| HC-31184 |
HC-NRDS 4"(52) |
100 |
70 |
52 |
142 |
9.5 |
114-158.5 |
74-129 |
12.5 |
6204 |
800 |
■ 레일 규격표
| 구분 |
공칭치수 |
A |
B |
C |
| 경량레일 |
9kg |
63.50 |
63.50 |
32.10 |
| 15kg |
79.37 |
79.37 |
42.86 |
| 22kg |
93.66 |
93.6 |
50.86 |
중레일
(보통레일) |
30kg |
107.95 |
107.95 |
60.33 |
| 37kg |
122.24 |
122.24 |
62.71 |
| 50kgN |
144.46 |
127.00 |
65.00 |
| 60kg |
174.00 |
145.00 |
65.00 |
| 70kg |
148.00 |
140.00 |
65.30 |
|
|
|
|
