| 현재위치 : 바퀴 >> ㄷ레일 |
   |
| 제 품 명 : 플레이트 고정(단조) HC-PRRD ( 제품번호 : 2939 ) |
|
 |
단조하부로라 고정 HC-PRRD
특징 :
- 아연도금
- 볼베어링 사용으로 구름성이 탁월
용도 :
- 홈폭35 : 9kg
- 홈폭65 : 30kg, 37kg(겸용)
- 홈폭52 : 22kg
- 홈폭70 : 50kg, 60kg. 70kg(겸용)
- 홈폭42 : 각파이프40*40용 |

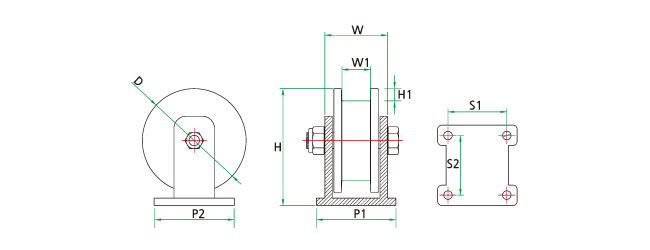

■ 사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-32084 |
HC-PRRD 5" |
128 |
55 |
35 |
144 |
15 |
96-99 |
72.5-73.5 |
10.5 |
6204 |
800 |
| HC-32085 |
HC-PRRD 6" |
148 |
91 |
65 |
172 |
24 |
180-130 |
147-97.5 |
14.5 |
6304 |
1000 |
| HC-32087 |
HC-PRRD 6" |
148 |
91 |
52 |
172 |
24 |
180-130 |
147-97.5 |
14.5 |
6304 |
1000 |
| HC-32088 |
HC-PRRD 6" |
148 |
91 |
70 |
172 |
24 |
180-130 |
147-97.5 |
14.5 |
6304 |
1000 |
| HC-32089 |
HC-PRRD 5" |
128 |
55 |
42 |
144 |
15 |
96-99 |
72.5-73.5 |
10.5 |
6204 |
800 |
| HC-32190 |
HC-PRRD 8" |
198 |
91 |
65 |
246/15T |
24 |
220-245 |
180-185 |
16.5 |
6406 |
4500 |
| HC-32191 |
HC-PRRD 8" |
198 |
91 |
70 |
246/15T |
24 |
220-245 |
180-185 |
16.5 |
6406 |
4500 |
■ 사양(로라만)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-81198 |
RD130-35 |
128 |
55 |
35 |
15 |
6204(별도) |
800 |
| HC-82200 |
RD130-42 |
128 |
55 |
42 |
15 |
6204(별도) |
800 |
| HC-82201 |
RD150-52 |
148 |
91 |
52 |
24 |
6304(별도) |
1000 |
| HC-81199 |
RD150-65 |
148 |
91 |
65 |
24 |
6304(별도) |
1000 |
| HC-82203 |
RD150-70 |
148 |
91 |
70 |
24 |
6304(별도) |
1000 |
| HC-82400 |
RD200-65 |
198 |
91 |
65 |
24 |
6404별도 |
4500 |
| HC-82401 |
RD200-70 |
198 |
91 |
70 |
24 |
6404별도 |
4500 |
■ 레일 규격표
| 구분 |
공칭치수 |
A |
B |
C |
D |
F |
| 경량레일 |
9kg |
63.50 |
63.50 |
32.10 |
17.48 |
35.72 |
| 15kg |
79.37 |
79.37 |
42.86 |
22.22 |
43.65 |
| 22kg |
93.66 |
93.6 |
50.86 |
26.69 |
50.00 |
중레일
(보통레일) |
30kg |
107.95 |
107.95 |
60.33 |
30.95 |
57.55 |
| 37kg |
122.24 |
122.24 |
62.71 |
36.12 |
64.69 |
| 50kgN |
144.46 |
127.00 |
65.00 |
49.00 |
74.00 |
| 60kg |
174.00 |
145.00 |
65.00 |
49.00 |
30.10 |
| 70kg |
148.00 |
140.00 |
65.30 |
52.00 |
68.00 |
|
|
|
|
|
