| 현재위치 : 바퀴 >> ㄷ레일 |
   |
| 제 품 명 : ㄷ레일고정(올스텐) HC-SDR ( 제품번호 : 2946 ) |
|
 |

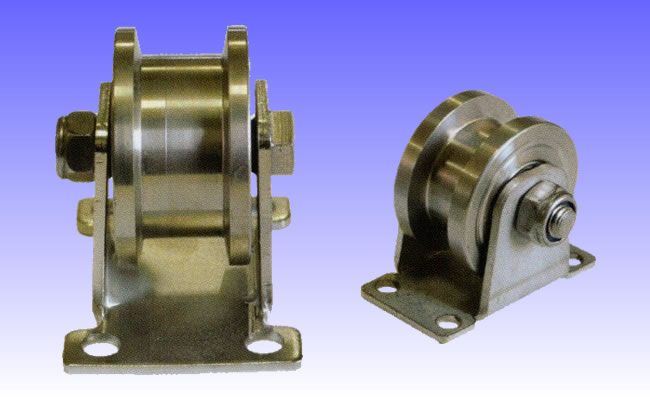

| 올스텐 ㄷ레일고정SUS HC-SDR |

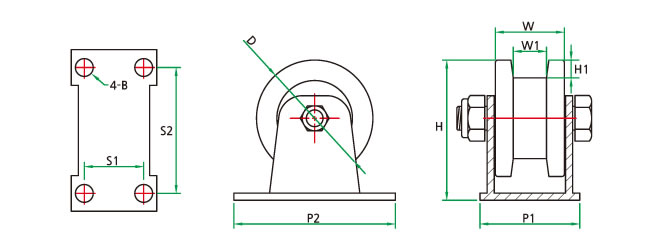

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-31012 |
HC-SDR 1-1/4" |
32 |
24 |
6.5 |
38 |
6.5 |
31-55 |
18-40 |
S608 |
80 |
| HC-31013 |
HC-SDR 2" |
49 |
29 |
14 |
59 |
7.5 |
42-68 |
25-53 |
S6000 |
150 |
| HC-31014 |
HC-SDR 2-1/2" |
59 |
34 |
18 |
74 |
8 |
47-80 |
31-65 |
S6000 |
180 |
| HC-31015 |
HC-SDR 3" |
69 |
36 |
23 |
81 |
8.5 |
67-95 |
46-75 |
S6201 |
200 |
| HC-31046 |
HC-SDR 1-1/2" |
39 |
26 |
10 |
55 |
7 |
39-68 |
24-53 |
S608 |
100 |
■사양(올스텐 ㄷ레일 로라만)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-310120 |
HC-SD 1-1/4" |
32 |
24 |
6.5 |
6.5 |
S608(유) |
80 |
| HC-310130 |
HC-SD 2" |
49 |
29 |
14 |
7.5 |
S6000(유) |
150 |
| HC-310140 |
HC-SD 2-1/2" |
59 |
34 |
18 |
8 |
S6000(유) |
180 |
| HC-310150 |
HC-SD 3" |
69 |
36 |
23 |
8.5 |
S6201(유) |
200 |
| HC-310460 |
HC-SD 1-1/2" |
39 |
26 |
10 |
7 |
S608(유) |
100 |
■ 각관 규격표
| 변길이(m/m) |
두께(m/m) |
| 15*15 |
1.4 |
| 1.6 |
| 19*15 |
1.4 |
| 1.6 |
| 20*20 |
1.2 |
| 1.6 |
|
|
|
|
