| 현재위치 : 바퀴 >> ㄷ레일 |
   |
| 제 품 명 : 용접용 고정(올스텐) HC-SSDR/HC ( 제품번호 : 2934 ) |
|
 |

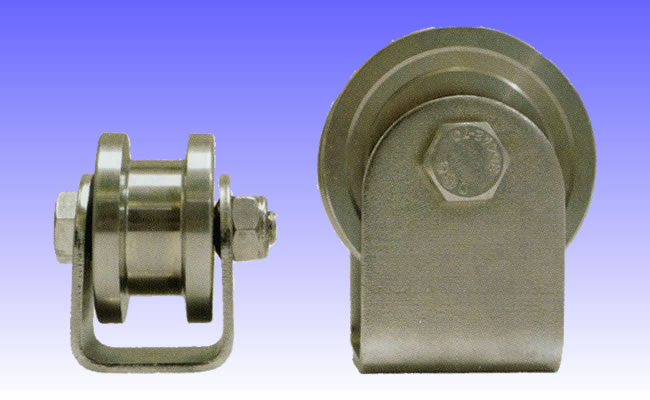

올스텐ㄷ레일고정(용접형) HC-SSDR/HC-SSRRD
특징 : 용접용으로 견고함
용도 :
- HC-RRD4-35 : 9kg레일에 사용
- HC-RRD4-46 : 12~15kg레일에 사용
- HC-RRD4-52 : 22kg레일에 사용
- HC-RRD4-65 : 30~37kg레일에 사용
- 각파이프 또는 레일에 사용 |

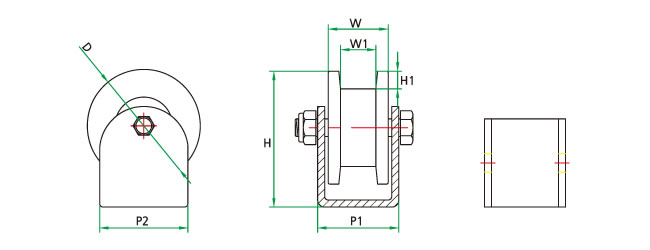

■사양(올스텐ㄷ레일 용접형)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-31190 |
HC-SSDR 2" |
49 |
29 |
14 |
60 |
7.5 |
40-38 |
S6000 |
100 |
36EA |
| HC-31191 |
HC-SSDR 2-1/2" |
59 |
34 |
18 |
74 |
8 |
45-50 |
S6000 |
120 |
24EA |
| HC-31192 |
HC-SSDR 3" |
69 |
38 |
22 |
86 |
8.5 |
55-50 |
S6201 |
150 |
12EA |
| HC-31193 |
HC-SSDR 80 |
78 |
52 |
32 |
104 |
9.5 |
77-65 |
S6204 |
800 |
8EA |
| HC-31194 |
HC-SSDR 4-35 |
98 |
68 |
35 |
116 |
11 |
94-65 |
S6204 |
1000 |
8EA |
| HC-31195 |
HC-SSDR 4-46 |
98 |
68 |
46 |
116 |
11 |
94-65 |
S6204 |
1000 |
8EA |
| HC-31196 |
HC-SSDR 4-52 |
98 |
68 |
52 |
116 |
9.5 |
94-65 |
S6204 |
1000 |
8EA |
■ 각관 규격표
| 변의길이m/m |
두께(m/m) |
| 15*15 |
1.4
1.6 |
| 19*19 |
1.4
1.6 |
| 20*20 |
1.2
1.6 |
| 25*25 |
1.2
1.6 |
| 30*30 |
1.2
1.6 |
| 40*40 |
1.6
2.3 |
| 50*50 |
1.6
2.3
3.2 |
| 60*60 |
1.6
2.3
3.2 |
| 75*75 |
2.3
3.2 |
| 90*90 |
2.3
3.2 |
| 100*100 |
2.3
3.2
4.0
4.5 |
| 125*125 |
3.2
4.5 |
|
|
|
|
