| 현재위치 : 바퀴 >> ㄷ레일 |
   |
| 제 품 명 : ㄷ레일회전(철,MC) HC-DS ( 제품번호 : 2950 ) |
|
 |

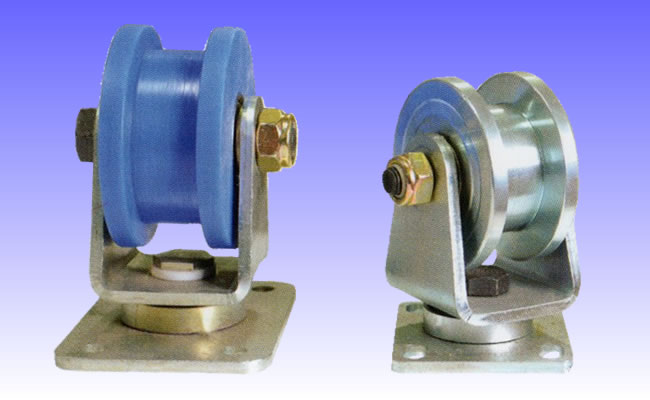

철,MC나이론ㄷ레일 회전 HC-DS
특징 : 회전형으로 곡선 ㄷ파이프에서도 회전이 가능 |

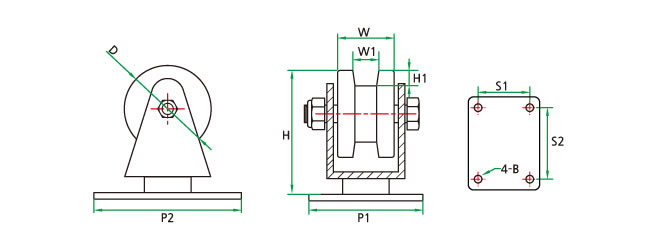

■사양(철,ㄷ레일)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-31120 |
HC-DS 1-1/2 |
39 |
26 |
10 |
60 |
8 |
48-65 |
30-54 |
608 |
150 |
40EA |
| HC-31121 |
HC-DS 2" |
49 |
29 |
14 |
78 |
10 |
50-65 |
25-53 |
6000 |
100 |
20EA |
| HC-31122 |
HC-DS 2-1/2" |
64 |
34 |
20 |
91 |
10.5 |
59-69 |
45-70 |
6000 |
150 |
16EA |
| HC-31123 |
HC-DS 3" |
74 |
39 |
22 |
102 |
13.5 |
70-96 |
45-70 |
6201 |
200 |
10EA |
■사양(MC나이론ㄷ레일)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-31124 |
HC-MCDS 1-1/2 |
40 |
26 |
10 |
60 |
8 |
48-65 |
30-54 |
608 |
150 |
40EA |
| HC-31125 |
HC-MCDS 2" |
50 |
29 |
14 |
78 |
10 |
50-65 |
25-53 |
6000 |
100 |
20EA |
| HC-31126 |
HC-MCDS 2-1/2" |
65 |
34 |
20 |
91 |
10.5 |
59-69 |
45-70 |
6000 |
150 |
16EA |
| HC-31127 |
HC-MCDS 3" |
75 |
39 |
22 |
102 |
13.5 |
70-96 |
45-70 |
6201 |
200 |
10EA |
■ 각관 규격표
| 변길이(m/m) |
두께(m/m) |
단위중량(kg/m) |
| 15*15 |
1.4 |
0.566 |
| 1.6 |
0.616 |
| 19*15 |
1.4 |
0.733 |
| 1.6 |
0.816 |
| 20*20 |
1.2 |
0.679 |
| 1.6 |
0.872 |
| 25*25 |
1.2 |
0.867 |
| 1.6 |
1.12 |
| 175*175 |
4.5 |
23.7 |
| 6.0 |
31.1 |
| 200*200 |
6.0 |
35.8 |
| 9.0 |
52.3 |
| 12.0 |
67.9 |
| 250*250 |
6.0 |
45.2 |
| 9.0 |
66.5 |
|
|
|
|
