| 제 품 명 : 4륜 트로리(MC H빔) HC-HSMC ( 제품번호 : 2999 ) |
|
 |

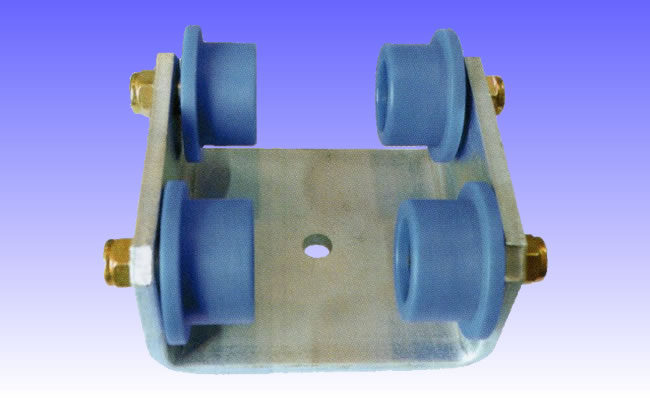

MC나이론 4륜트로리[H빔용] HC-HSMC
특징 :
- 레일은 H빔 사용
- 사륜 사용하여 안전성이 우수함
- 중량 공장 출입구, 공사현장 출입구 적합함
- 내열성 우수(120℃~160℃까지) |
■ 낮음용 / 철 4륜트로리

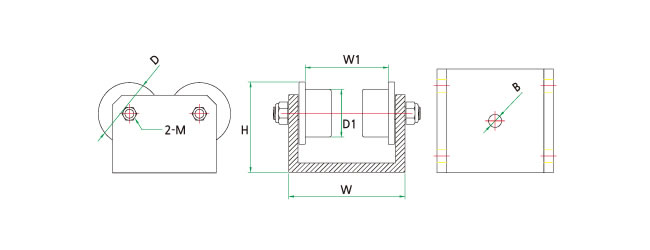

| 품번 |
상품명 |
H빔용 |
바퀴외경
(D) |
바퀴외경
(D1) |
전체전장
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
사용볼트
(M) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21112 |
HC-HSMC 3" |
75 |
60 |
46 |
115 |
80 |
87 |
12 |
12.5 |
6201 |
250 |
| HC-21113 |
HC-HSMC 4" |
100 |
60 |
46 |
135 |
105 |
89 |
12 |
12.5 |
6201 |
250 |
| HC-21114 |
HC-HSMC 5" |
125 |
80 |
59 |
177 |
132 |
112 |
20 |
20.5 |
6004 |
450 |
| HC-21115 |
HC-HSMC 6" |
150 |
80 |
59 |
203 |
158 |
112 |
20 |
20.5 |
6004 |
450 |
| HC-21116 |
HC-HSMC 8" |
200 |
80 |
59 |
255 |
205 |
112 |
20 |
20.5 |
6004 |
450 |
| HC-21148 |
HC-HSMC 4"고하중 |
100 |
80 |
59 |
150 |
105 |
112 |
20 |
20.5 |
6004 |
450 |
■ 높음용 / 철 4륜트로리
| 품번 |
상품명 |
H빔용 |
바퀴외경
(D) |
바퀴외경
(D1) |
전체전장
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
사용볼트
(M) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21149 |
HC-HSMC 3"-3 |
75 |
60 |
46 |
110 |
80 |
98 |
15 |
16 |
6201 |
250 |
| HC-21150 |
HC-HSMC 4"-4 |
100 |
60 |
46 |
135 |
105 |
98 |
15 |
16 |
6201 |
250 |
■ 적용 규격표(H빔 단면치수)
| H*B |
t1 |
t2 |
|
H*B |
t1 |
t2 |
| 100*75 |
3.2 |
4.5 |
|
200*100 |
3.2 |
4.5 |
| 100*100 |
3.2 |
4.5 |
|
200*100 |
3.2 |
6.0 |
| 100*100 |
6.0 |
9.0 |
|
200*150 |
3.2 |
4.5 |
| 125*75 |
3.2 |
4.5 |
|
200*150 |
3.2 |
6.0 |
| 125*100 |
3.2 |
4.5 |
|
200*150 |
4.5 |
6.0 |
| 125*125 |
6.0 |
9.0 |
|
200*150 |
6.0 |
9.0 |
| 150*75 |
3.2 |
4.5 |
|
200*200 |
6.0 |
9.0 |
| 150*75 |
5.0 |
7.0 |
|
250*100 |
3.2 |
4.5 |
| 150*100 |
3.2 |
4.5 |
|
250*100 |
4.5 |
9.0 |
| 150*100 |
3.2 |
6.0 |
|
250*125 |
3.2 |
4.5 |
| 150*100 |
6.0 |
9.0 |
|
250*125 |
4.5 |
6.0 |
| 150*150 |
3.2 |
6.0 |
|
250*125 |
4.5 |
9.0 |
| 150*150 |
6.0 |
9.0 |
|
250*150 |
3.2 |
4.5 |
| |
|
|
|
250*150 |
4.5 |
6.0 |
| |
|
|
|
250*150 |
4.5 |
9.0 |
|
|
|
|
|
