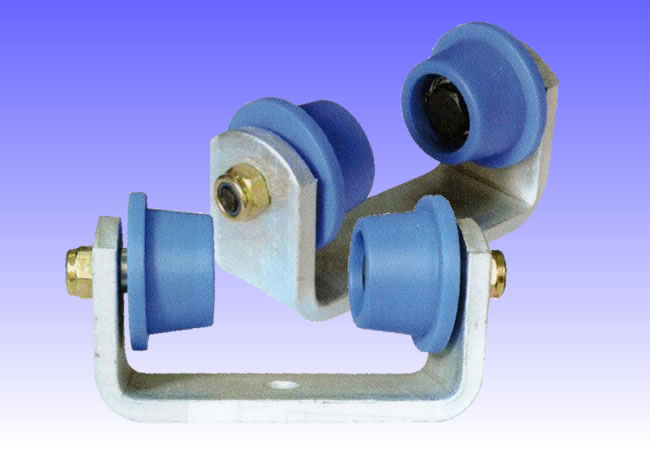

| 제 품 명 : 2륜 트로리(MC나이론) HC-IMC ( 제품번호 : 2993 ) |
|
 |
MC나이론 3륜트로리[I빔용] HC-IMC
특징 :
- I빔 사용으로 여러 형태의 작업
- 도장설비 공장, 출입구, I빔 트로리 항가
- 내열성 우수(20℃~160℃까지) |
■ 낮음용
| 품번 |
상품명 |
I빔용 |

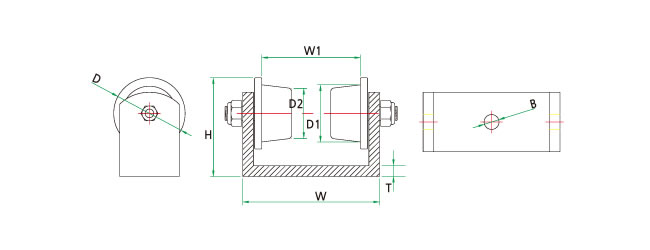

바퀴외경
(D) |
바퀴외경
(D1-D2) |
전체정장
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
브라켓
(T) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21107 |
HC-IMC 3" |
75 |
60 |
48-42 |
115 |
83 |
83 |
9 |
12.5 |
6201 |
120 |
| HC-21108 |
HC-IMC 4" |
100 |
60 |
48-42 |
142 |
105 |
83 |
9 |
12.5 |
6201 |
120 |
| HC-21109 |
HC-IMC 5" |
125 |
80 |
64-59 |
177 |
132 |
111 |
12 |
20.5 |
6004 |
200 |
| HC-21110 |
HC-IMC 6" |
150 |
80 |
64-59 |
202 |
157 |
111 |
12 |
20.5 |
6004 |
200 |
| HC-21111 |
HC-IMC 8" |
200 |
80 |
64-59 |
251 |
205 |
111 |
12 |
20.5 |
6004 |
200 |
| HC-21145 |
HC-IMC 4"고하중 |
100 |
80 |
64-59 |
150 |
105 |
111 |
12 |
20.5 |
6004 |
200 |
■ 높음용[철]
| 품번 |
상품명 |
H빔용 |
바퀴외경
(D) |
바퀴외경
(D1-D2) |
전체정장
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
브라켓
(T) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21146 |
HC-IMC 3"-3 |
75 |
60 |
48-42 |
115 |
83 |
93 |
9 |
12.5 |
6201 |
120 |
| HC-21147 |
HC-IMC 4"-4 |
100 |
60 |
48-42 |
142 |
105 |
93 |
9 |
12.5 |
6201 |
120 |
■ 적용 규격표(H빔 단면치수)
| H*B |
t1 |
t2 |
r1 |
r2 |
| 100*75 |
5 |
8 |
7 |
3.5 |
| 125*75 |
5.5 |
9.5 |
9 |
4.5 |
| 150*75 |
5.5 |
9.5 |
9 |
4.5 |
| 200*100 |
7 |
10 |
10 |
5 |
| 250*125 |
7.5 |
12.5 |
12 |
6 |
| 300*150 |
10 |
18.5 |
19 |
9.5 |
| 300*150 |
11.5 |
22 |
23 |
11.5 |
| 350*150 |
9 |
15 |
13 |
6.5 |
| 350*150 |
12 |
24 |
25 |
12.5 |
| 400*150 |
10 |
18 |
17 |
8.5 |
| 400*150 |
12.5 |
25 |
27 |
13.5 |
| 450*175 |
11 |
20 |
19 |
9.5 |
| 400*175 |
13 |
26 |
27 |
13.5 |
| 600*190 |
13 |
25 |
25 |
12.5 |
| 600*190 |
16 |
35 |
38 |
19 |
|
|
|
|
|
