현재위치 :  바퀴 >> 레일
제 품 명 :  잔넬바퀴(철/MC/스텐) HC-SUSTR  ( 제품번호 : 2986 )
레일바퀴잔넬 HC-TR, 올스텐SUS레일바퀴잔넬HC-SUSTR

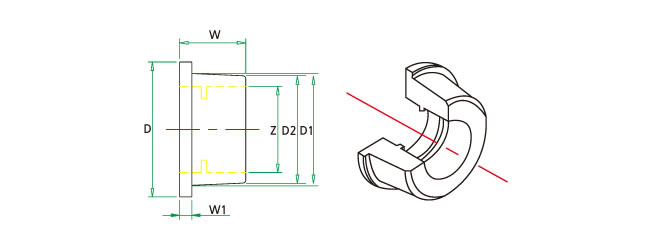

■ 레일바퀴잔넬(철)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1-D2)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81105 HC-TR3 3" 78 38 64-58 8 6004(별도) 400
HC-81106 HC-TR4 4" 98 43 89-81 7 6204(별도) 800
HC-81107 HC-TR5 5" 138 45 113-106 8.5 6304(별도) 1000
HC-81108 HC-TR6 6" 148 44 128-120 9 6304(별도) 1000
HC-81203 HC-TR8 8" 198 44 176 or 170 9 6304(별도) 1500
HC-81109 단조HC-TR2 4" 98 65 89-82 7 6304(별도) 1000
HC-81110 단조HC-TR2 6" 148 65 128-120 13 6306(별도) 1500
HC-81111 단조HC-TR2 8" 198 65 176-170 12 6306(별도) 1500
HC-81204 HC-3TR 74 39 68-56 7 6005(별도) 400
HC-81205 HC-4TR 98 49 88-83 9 6206(별도) 800
HC-81206 HC-5TR 128 54 114-106 12 6206(별도) 800
HC-81207 HC-6TR 148 60 131-121 15 6206(별도) 1000

■ 레일바퀴잔넬(MC)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1-D2)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-N81105 HC-TR3 3" 80 38 64-58 8 6004(별도) 400
HC-N81106 HC-TR4 4" 100 43 89-81 7 6204(별도) 800
HC-N81107 HC-TR5 5" 140 45 113-106 8.5 6304(별도) 1000
HC-N81108 HC-TR6 6" 150 44 128-120 9 6304(별도) 1000
HC-N81203 HC-TR8 8" 200 44 176 or 170 9 6304(별도) 1500
HC-N81109 단조HC-TR2 4" 100 65 89-82 7 6304(별도) 1000
HC-N81110 단조HC-TR2 6" 150 65 128-120 13 6306(별도) 1500
HC-N81111 단조HC-TR2 8" 200 65 176-170 12 6306(별도) 1500
HC-N81204 HC-3TR 75 39 68-56 7 6005(별도) 400
HC-N81205 HC-4TR 100 49 88-83 9 6206(별도) 800
HC-N81206 HC-5TR 130 54 114-106 12 6206(별도) 800
HC-N81207 HC-6TR 150 60 131-121 15 6206(별도) 1000

■ 레일바퀴잔넬(올스텐SUS)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1-D2)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81208 HC-SUSTR 3" 75 39 64-56 7 S6005(별도) 500
HC-81209 HC-SUSTR 4" 100 43 89-81 7 S6204(별도) 800

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
250*125 7.5 12.5 12 6
300*150 10 18.5 19 9.5
300*150 11.5 22 23 11.5
350*150 9 15 13 6.5
350*150 12 24 25 12.5
400*150 10 18 17 8.5
400*150 12.5 25 27 13.5
450*175 11 20 19 9.5
400*175 13 26 27 13.5
600*190 13 25 25 12.5
600*190 16 35 38 19

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
