| 현재위치 : 바퀴 >> 레일 |
    |
| 제 품 명 : 플레이트 고정(H빔) HC-PRR ( 제품번호 : 2960 ) |
|
 |
H빔용 레일고정(플레이트타입) HC-PRR
특징 :
- 레일 또는 잔넬, H빔, 파이프, 각봉 이용해서 사용
- H빔용 닿는 면 많음, 고하중
- I빔용 닿는 면 적음, 속도감 있음, 브레이크 적용가능, 주문제작 |

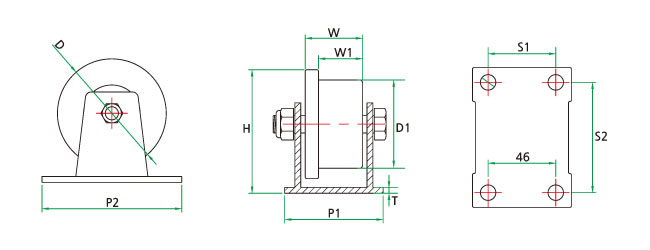

■사양(H빔용(-)자형 로라
| 품번 |
상품명 |
바퀴외경
(D-D1) |
바퀴두께
(W-W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-31021 |
HC-PRR 1-1/4" |
32-26 |
24-19 |
38 |
31-55 |
18-40 |
607 |
80 |
| HC-31022 |
HC-PRR 2" |
49-38 |
29-20 |
59 |
42-68 |
25-53 |
6000 |
100 |
| HC-31023 |
HC-PRR 2-1/2" |
64-48 |
34-22 |
77 |
48-80 |
31-65 |
6000 |
120 |
| HC-31024 |
HC-PRR 3" |
74-60 |
39-30 |
84 |
67-95 |
46-75 |
6201 |
150 |
| HC-31025 |
HC-PRR 4" |
98-81 |
43-36 |
142 |
114-159 |
74-129 |
6204 |
700 |
| HC-31026 |
HC-PRR 5" |
138-108 |
44-36 |
161 |
114-159 |
74-129 |
6304 |
800 |
| HC-31027 |
HC-PRR 6" |
148-127 |
44-35 |
188 |
114-159 |
74-129 |
6304 |
900 |
| HC-31058 |
HC-PRR 8" |
198-170 |
44-35 |
213 |
114-159 |
74-129 |
6304 |
1000 |
■사양(H빔용(-)자형 고하중
| 품번 |
상품명 |
바퀴외경
(D-D1) |
바퀴두께
(W-W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-31031 |
HC-HR4 4" |
98-81.5 |
65-58 |
141 |
114-159 |
74-129 |
6304 |
1500 |
| HC-31032 |
HC-HR4 6" |
148-120 |
65-52 |
187 |
114-159 |
74-129 |
6306 |
2000 |
| HC-31033 |
HC-HR4 8" |
198-170 |
65-53 |
213 |
114-159 |
74-129 |
6306 |
2000 |
|
|
|
|
