| 현재위치 : 바퀴 >> V앵글 |
    |
| 제 품 명 : 플레이트(고하중 고정) HC-PMVGR ( 제품번호 : 2837 ) |
|
 |

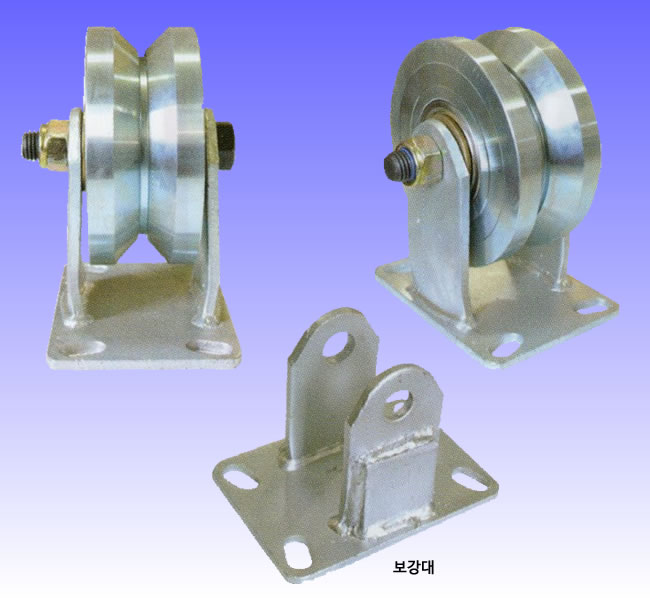

고하중 PMVGR 플레이트 고정 HC-PMVGR
특징 :
- 고하중 V앵글용 바퀴
- 레일은 V앵글 또는 원형 환봉 사용 |

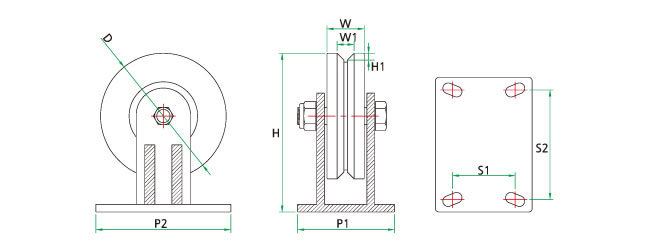

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(B) |
허용하중
(kg) |
수량
(Box) |
| HC-51019 |
HC-PMVGR 4" |
98 |
45 |
19 |
142 |
114-159 |
74-129 |
6304 |
600 |
8EA |
| HC-51020 |
HC-PMVGR 6" |
148 |
45 |
20 |
187 |
114-159 |
74-129 |
6304 |
700 |
4EA |
| HC-51021 |
HC-PMVGR 8" |
198 |
45 |
20 |
213 |
114-159 |
74-129 |
6304 |
800 |
4EA |
| HC-51063 |
HC-PMVGR 4"-1 |
98 |
45 |
19 |
113 |
100-114 |
73-83 |
6301 |
400 |
6EA |
| HC-51210 |
HC-PMVGR 5" |
125 |
45 |
20 |
154 |
114-159 |
74-129 |
6304 |
900 |
4EA |
■사양(고하중 MVG보강 플레이트 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(B) |
허용하중
(kg) |
수량
(Box) |
| HC-51064 |
HC-PMVGR 4"-4 |
98 |
45 |
19 |
142 |
114-159 |
74-129 |
KBC 6304 |
1000 |
8EA |
| HC-51065 |
HC-PMVGR 6"-6 |
148 |
45 |
20 |
187 |
114-159 |
74-129 |
KBC 6304 |
1500 |
4EA |
| HC-51066 |
HC-PMVGR 8"-8 |
198 |
45 |
20 |
213 |
114-159 |
74-129 |
KBC 6304 |
2000 |
4EA |
| HC-51211 |
HC-PMVGR 5"-5 |
125 |
45 |
20 |
154 |
114-159 |
74-129 |
KBC 6304 |
1300 |
4EA |
■ 적용 규격표(앵글 규격표)
| H*B |
t |
r1 |
r2 |
| 50*50 |
4 |
6.5 |
3 |
| 6 |
6.5 |
4.5 |
| 60*60 |
4 |
6.5 |
3 |
| 5 |
6.5 |
3 |
| 6 |
6.5 |
4.5 |
| 65*65 |
6 |
8.5 |
4 |
| 8 |
8.5 |
6 |
| 70*70 |
6 |
8.5 |
4 |
| 75*75 |
6 |
8.5 |
4 |
| 9 |
8.5 |
6 |
| 12 |
8.5 |
6 |
| 80*80 |
6 |
8.5 |
4 |
| 7 |
8.5 |
4 |
| 90*90 |
6 |
10 |
5 |
| 7 |
10 |
5 |
| 9 |
10 |
7 |
| 10 |
10 |
7 |
| 13 |
10 |
7 |
| 100*100 |
7 |
10 |
5 |
| 10 |
10 |
7 |
| 13 |
10 |
7 |
|
|
|
|
|
