| 현재위치 : 바퀴 >> V앵글 |
    |

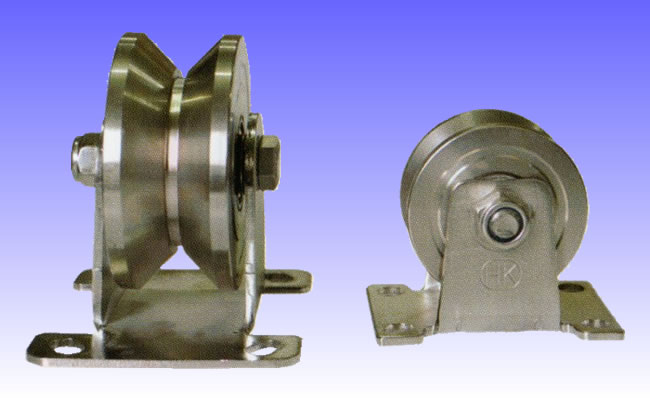

| 제 품 명 : 플레이트(올스텐 고정) HC-SVR ( 제품번호 : 2830 ) |
|
 |
올스텐 V앵글 플레이트형고정 SUS HC-SVR
용도 :
- 스텐레스로서 내부식성이 요구되는 장소
- 식품가공업체(303, 304, 316)제작가능 |

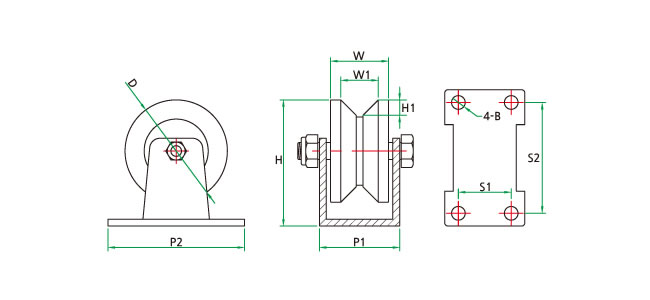

■사양
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-41019 |
HC-SVR 1-1/4" |
32 |
25 |
14.5 |
38 |
7.5 |
31-55 |
18-40 |
S608 |
70 |
100EA |
| HC-41020 |
HC-SVR 2" |
49 |
29 |
20 |
58 |
10 |
42-68 |
25-53 |
S6000 |
100 |
36EA |
| HC-41021 |
HC-SVR 2-1/2" |
59 |
34 |
22 |
74 |
11 |
47-80 |
31-65 |
S6000 |
120 |
24EA |
| HC-41022 |
HC-SVR 3" |
69 |
36 |
25 |
81 |
12.5 |
68-95 |
46-75 |
S6201 |
150 |
12EA |
| HC-41023 |
HC-SVR 4" |
98 |
44 |
31 |
113 |
15.5 |
100-114 |
73-83 |
S6301 |
400 |
8EA |
| HC-41105 |
HC-SVR 1-1/2" |
39 |
26 |
16 |
55 |
8 |
39-67 |
24-53 |
S608 |
90 |
40EA |
| HC-41106 |
HC-SVR 4"-4 |
98 |
44 |
31 |
118 |
15.5 |
100-114 |
73-83 |
S6204 |
1000 |
8EA |
■ 적용 규격표(앵글 규격표)
| H*B |
t |
r1 |
r2 |
| 25*25 |
3 |
4 |
2 |
| 30*30 |
3 |
4 |
2 |
| 40*40 |
3 |
4.5 |
2 |
| 4 |
4.5 |
3 |
| 5 |
4.5 |
3 |
| 45*45 |
4 |
6.5 |
3 |
| 50*50 |
4 |
6.5 |
3 |
| 6 |
6.5 |
4.5 |
| 60*60 |
4 |
6.5 |
3 |
| 5 |
6.5 |
3 |
| 6 |
6.5 |
4.5 |
| 65*65 |
6 |
8.5 |
4 |
| 8 |
8.5 |
6 |
|
|
|
|
