| 현재위치 : 바퀴 >> 항가 |
    |
| 제 품 명 : 파이프 항가(철) HC-PHS ( 제품번호 : 2814 ) |
|
 |

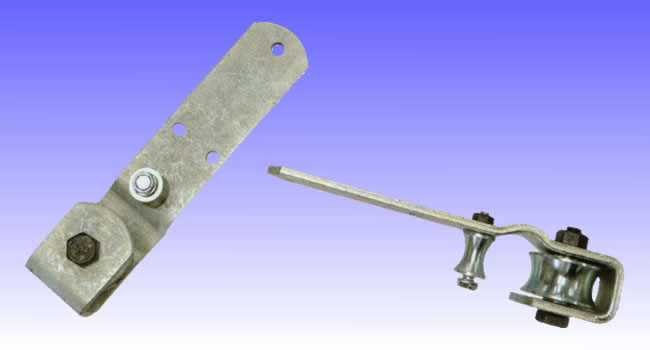

파이프항가 철 HC-PHS
특징 :
- 천막용 롤러
- 원형파이프 사용
용도 :
- 천막대문, 하우스 라인 작업용 |

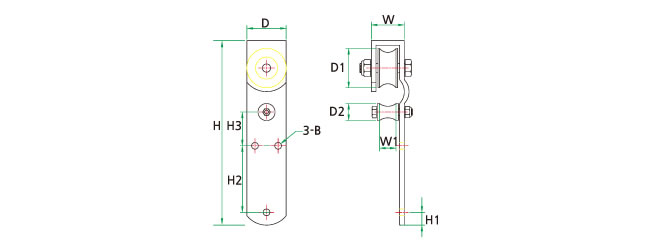

■사양(파이프항가 철)
| 품번 |
상품명 |
직경
(D) |
바퀴폭
(W) |
홈폭
(W1-W2-W3) |
외경
(D1-D2) |
전장
(H) |
홀간격
(H1-H2-H3) |
삽입베어링
(Z) |
허용하중
(kg) |
수량
(Box) |
| HC-61019 |
HC-PHS 1" |
42 |
21 |
50 |
50-22 |
235 |
15-84-40 |
6000 |
70 |
20EA |
| HC-61020 |
HC-PHS 1-1/4" |
50 |
27 |
65 |
60-22 |
294 |
22-115-42 |
6201 |
100 |
10EA |
| HC-61186 |
HC-PHS 25A |
64 |
25A용 |
70 |
64-32 |
298 |
25-110-46 |
6301 |
300 |
10EA |
| HC-61187 |
HC-PHS 32A |
64 |
32A용 |
70 |
64-32 |
298 |
25-110-37 |
6004 |
500 |
10EA |
| HC-61188 |
HC-PHS 40A |
64 |
40A용 |
70 |
64-32 |
298 |
25-110-32 |
6004 |
600 |
10EA |
■사양(파이프항가 철로라만)
| 품번 |
상품명 |
외경
(D1) |
바퀴폭
(W1) |
홈폭 |
홈깊이 |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-81215 |
HC-1" 철로라 |
48 |
26 |
21 |
4 |
6000(유) |
70 |
| HC-81216 |
HC-1 1/4"철로라 |
58 |
31 |
27 |
10 |
6201(유) |
100 |
| HC-81217 |
HC-1 철소로라 |
22 |
27 |
21 |
4 |
홀8.5 |
30 |
| HC-81218 |
HC-1 1/4"철소로라 |
22 |
34 |
27 |
4 |
홀8.5 |
30 |
| HC-61180 |
HC-PHS25A 로라 |
64 |
45 |
25A용 |
11 |
6301 |
300 |
| HC-61181 |
HC-PHS25A 小로라 |
32 |
45 |
35 |
6 |
홀12.5 |
80 |
| HC-61182 |
HC-PHS32A 로라 |
64 |
54 |
32A용 |
11 |
6004 |
500 |
| HC-61183 |
HC-PHS32A 小로라 |
32 |
54 |
40 |
6 |
홀12.5 |
80 |
| HC-61184 |
HC-PHS40A 로라 |
64 |
60 |
40A용 |
12 |
6004 |
600 |
| HC-61185 |
HC-PHS40A 小로라 |
32 |
60 |
45 |
6 |
홀12.5 |
80 |
■ 적용 규격표(파이프 규격표)
| 규격 A*B |
외경KS(JIS) |
| 8*1/4 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
|
|
|
