| 제 품 명 : C형 항가(2륜) HC-C2 ( 제품번호 : 2811 ) |
|
 |
C형 항가차 2륜 HC-C2
특징 : 2륜으로 안정감 유지
용도 :
- C형 레일에 사용.
- 하우스 문짝, 재배 라인에 사용 |

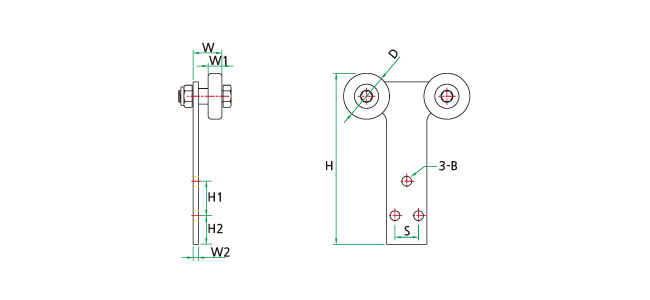

■사양(C형 항가차 2륜-철)
| 품번 |
상품명 |
바퀴외경
(D) |
전체폭
(W) |
바퀴폭
(W1) |
판두께
(W2) |
홀간격
(H1-H2) |
전장
(H) |
볼트간거리
(S) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-61010 |
HC-C2 40 |
40 |
25 |
12 |
4.5 |
30-25 |
149 |
20.5 |
8.5 |
6000 |
100 |
| HC-61011 |
HC-C2 50 |
50 |
25 |
12 |
4.5 |
30-25 |
155 |
20.5 |
8.5 |
6000 |
100 |
| HC-61012 |
HC-C2 55 |
55 |
25 |
13 |
4.5 |
30-25 |
156 |
20.5 |
8.5 |
6000 |
120 |
| HC-61013 |
HC-C2 68 |
68 |
31 |
15 |
6 |
40-30 |
164 |
29.5 |
8.5 |
6001 |
200 |
| HC-61059 |
HC-C2 53 |
53 |
25 |
13 |
4.5 |
30-25 |
158 |
20.5 |
8.5 |
6000 |
100 |
| HC-61060 |
HC-C2 65 |
65 |
31 |
12 |
4.5 |
30-25 |
170 |
20.5 |
8.5 |
6000 |
150 |
■사양(C형 항가차 2륜-MC나이론)
| 품번 |
상품명 |
바퀴외경
(D) |
전체폭
(W) |
바퀴폭
(W1) |
판두께
(W2) |
홀간격
(H1-H2) |
전장
(H) |
볼트간거리
(S) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-61210 |
HC-CN2 40 |
40 |
25 |
12 |
4.5 |
30-25 |
149 |
20.5 |
8.5 |
6000 |
100 |
| HC-61211 |
HC-CN2 50 |
50 |
25 |
12 |
4.5 |
30-25 |
155 |
20.5 |
8.5 |
6000 |
100 |
| HC-61212 |
HC-CN2 55 |
55 |
25 |
13 |
4.5 |
30-25 |
156 |
20.5 |
8.5 |
6000 |
120 |
| HC-61213 |
HC-CN2 68 |
68 |
31 |
15 |
6 |
40-30 |
164 |
29.5 |
8.5 |
6001 |
200 |
■ 적용 규격표(C형강 단면치수)
| |
H |
B |
C |
T |
| 55, 53 사용 |
60 |
30 |
10 |
1.6 |
| 53, 50 사용 |
60 |
30 |
10 |
2.0 |
| 40, 50 사용 |
60 |
30 |
10 |
2.3 |
| 63, 65, 68 사용 |
75 |
45 |
15 |
1.6 |
| 65, 68 사용 |
75 |
45 |
15 |
2.0 |
| 63, 65, 68 사용 |
75 |
45 |
15 |
2.3 |
| 80, 90 사용 |
100 |
50 |
20 |
1.6 |
| 75, 80, 90 사용 |
100 |
50 |
20 |
2.0 |
| 75, 80, 90 사용 |
100 |
50 |
20 |
2.3 |
| 75, 80, 90 사용 |
100 |
50 |
20 |
2.6 |
| 65, 75, 80 사용 |
100 |
50 |
20 |
3.2 |
|
|
|
|
