특징 :
- 180도 방향전환시 90도 선회지점에서 회전반경 감소로 흔들림 최소화.
- 편심체와 하측 캐스터가 분리되어 다양한 캐스터 선택 가능.
용도 : 자율주행대차
장착가능제품 : AVMU / AVMUT Series, ACHU Series, ACHUT Series
개당 허용 하중 : 250~850kg/EA
추천 허용 하중 : 500~2500kg/4EA
사용온도 : -10℃~60℃
- ROHS 대응 가능 |

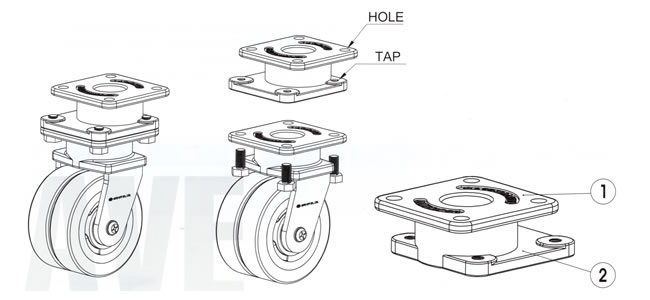

| MODEL |
① TOP PLATE |
② FRAME |
| 재질 |
표면처리 |
재질 |
표면처리 |

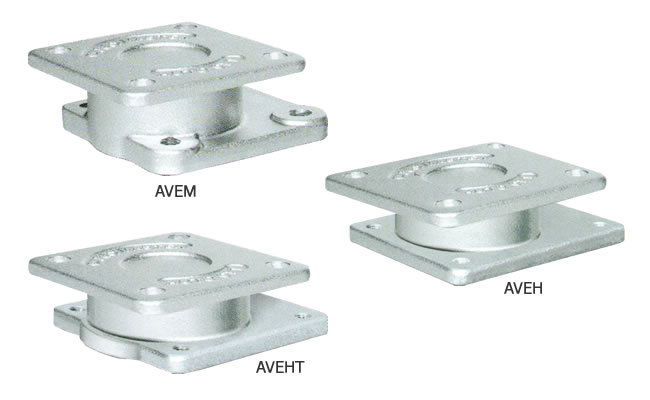

| AVEM/AVEH/AVEHT |
S45C |
아연도금 |
S45C |
아연도금 |

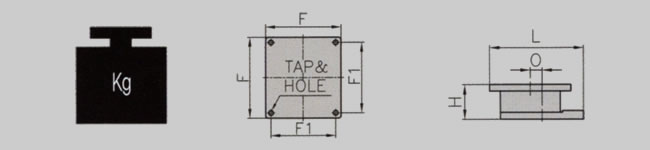

■ 치수
| MODEL |
유형 |
자중
(kg) |
F |
F1 |
Hole/Tap |
H |
L |
O |
| AVEM |
Top Plate |
1.48 |
95*95 |
70*70 |
￠11 |
30 |
110 |
15 |
| Frame |
95*95 |
70*70 |
M10*1.5P |
| AVEH |
Top Plate |
6.38 |
170*140 |
140*105 |
￠14 |
40 |
160 |
20 |
| Frame |
170*140 |
140*105 |
M12*1.75P |
| AVEHT |
Top Plate |
5.64 |
140*140 |
110*110 |
￠14 |
40 |
190 |
20 |
| Frame |
140*140 |
110*110 |
M12*1.75P |
|
|
|
|
