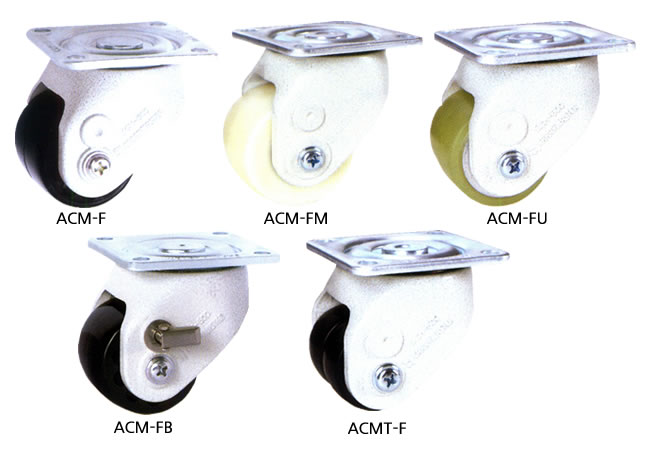

| 제 품 명 : ACM-SERIES ( 제품번호 : 1635 ) |
|
 |
특징 :
- 높이 제한이 있는 장비 적용에 적합.
- 베어링을 사용하여 회전 성능 및 구름성이 우수.
- 우레탄 휠은 클린룸 적용에 적합.
- 트윈 휠은 선회력이 우수함.
적용분야 :
- 통신장비, 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 제어반, 청정설비, 각종 가구류, 포장기계, 공작기계, 방직기, 인쇄기기, 각종 프레스, 각종 전용기, 기타 가변성 생산설비, AL프로파일 후레임 등.
사양 :
- 개당허용하중 : 540~670kg/EA
- 4개 추천허용하중 : 1,600~2,000kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능 |

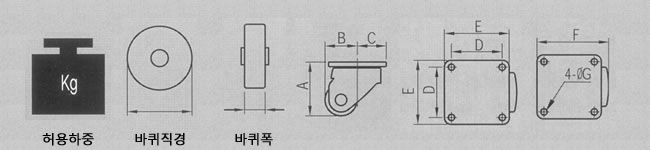

■ 치수
| MODEL |
자중
(kg) |
개당허용하중
(kg) |
4개허용하중
(kg) |
바퀴직경 |
바퀴폭 |
A |
B |
C |
D |
E |
F |
G |
| ACM-600F |
1.14 |
540 |
1600 |
60 |
55 |
90 |
55 |
45 |
70 |
90 |
100 |
9.5 |
| ACM-600FB |
1.14 |
540 |
1600 |
60 |
55 |
90 |
55 |
45 |
70 |
90 |
100 |
9.5 |
| ACMT-600F |
1.06 |
540 |
1600 |
50 |
26*2 |
85 |
51 |
45 |
70 |
90 |
96 |
9.5 |
| ACM-800F |
1.34 |
670 |
2000 |
75 |
55 |
107.5 |
62.5 |
45 |
70 |
90 |
107.5 |
9.5 |
| ACM-800FB |
1.34 |
670 |
2000 |
75 |
55 |
107.5 |
62.5 |
45 |
70 |
90 |
107.5 |
9.5 |
| ACMT-800F |
1.16 |
670 |
2000 |
72 |
26*2 |
106 |
61 |
45 |
70 |
90 |
106 |
9.5 |

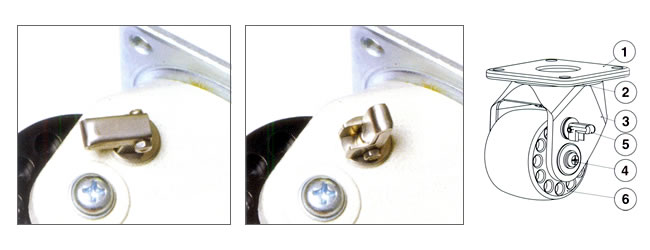

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Ball |
③Frame |
④Pin |
⑤Brake |
⑥Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
| ACM-600F |
SPC
&
SM45C |
아연도금
/
Zn Galvanized |
STB2 |
니켈 크롬도금
/
Ni-Cr |
알루미늄
다이캐스팅
ALDC12 |
Ivory
/
Powder
Coated |
Swrch10A |
아연도금
/
Zn Galvanized |
|
|
Nylon6 |
검정색 |
| ACM-600FB |
SUS304 |
| ACMT-600F |
|
| ACM-800F |
|
| ACM-800FB |
SUS304 |
| ACMT-800F |
|
선택사양 :
WHEEL : 폴리우레탄, 정전지방지형 폴리우레탄 |
|
|
|
|
