현재위치 : 바퀴 >> ㄷ레일

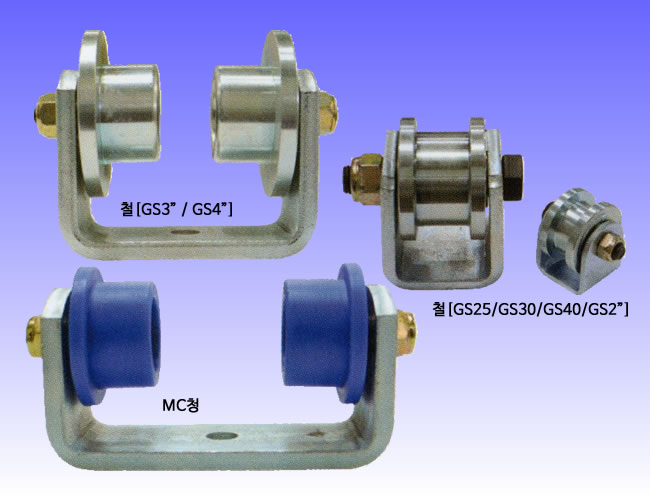

제 품 명 : 용접용 고정(각파이프) HC-GS ( 제품번호 : 2933 )

HC-GS, HC-GMS용접용(각파이프 고정 용접용)

■사양(철)

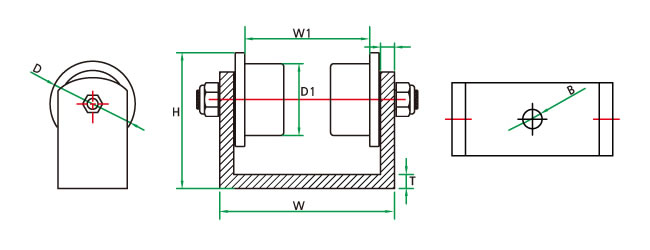

품번	상품명	각파이프	바퀴외경 (D)	바퀴폭 (W)	로라턱 (H1)	홈폭 (W1)	전체높이 (H)	홈깊이 T(H2-T)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-72121	HC-GS 25	25	59	70	21.5	27	74	9	무	6201	150
HC-72122	HC-GS 30	30	59	70	19	32	74	9	무	6201	150
HC-72123	HC-GS 40	40	59	70	14	42	74	9	무	6201	150
HC-72052	HC-GS 2"	50	59	70	9	52	74	9	무	6201	150
HC-72053	HC-GS 3"	75	78	32	7.5	79	98	16	12.5	6201	150
HC-72054	HC-GS 4"	100	78	32	7.5	105	98	16	12.5	6201	150

■사양(MC청)

품번	상품명	각파이프	바퀴외경 (D)	바퀴폭 (W)	로라턱 (H1)	홈폭 (W1)	전체높이 (H)	홈깊이 T(H2-T)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-72124	HC-GMS 25	25	60	70	21.5	27	75	9	무	6201	140
HC-72018	HC-GMS 3"	75	80	32	7.5	79	98	16	12.5	6201	140
HC-72019	HC-GMS 4"	100	80	32	7.5	105	98	16	12.5	6201	140
HC-72125	HC-GMS 30	30	60	70	19	32	74	9	무	6201	140
HC-72126	HC-GMS 40	40	60	70	14	42	74	9	무	6201	140
HC-72127	HC-GMS 50	50	60	70	9	52	74	9	무	6201	140
HC-72128	HC-GMS 60	60	80	78	8	62	98	16	무	6201	150
HC-72129	HC-GMS 90	90	80	106	8	92	98	16	무	6201	150

■ 각관 규격표

변의길이m/m	두께(m/m)
25*25	1.2 1.6
30*30	1.2 1.6
40*40	1.6 2.3
50*50	1.6 2.3 3.2
60*60	1.6 2.3 3.2
75*75	2.3 3.2
90*90	2.3 3.2
