현재위치 :  바퀴 >> 레일

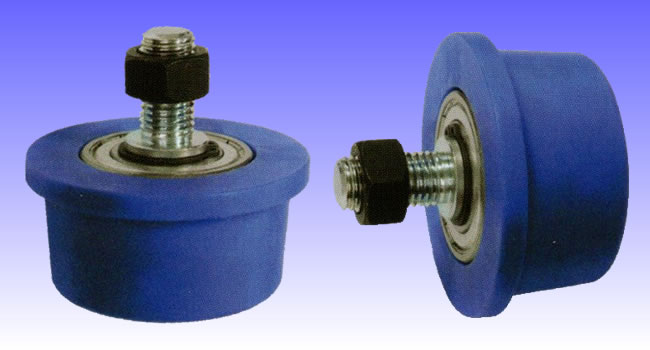

제 품 명 :  잔넬용 레일(턱유MC) HC-NTRI  ( 제품번호 : 2975 )
MC잔넬용 레일바퀴세트(턱유) HC-NTRI


■잔넬용테이퍼형

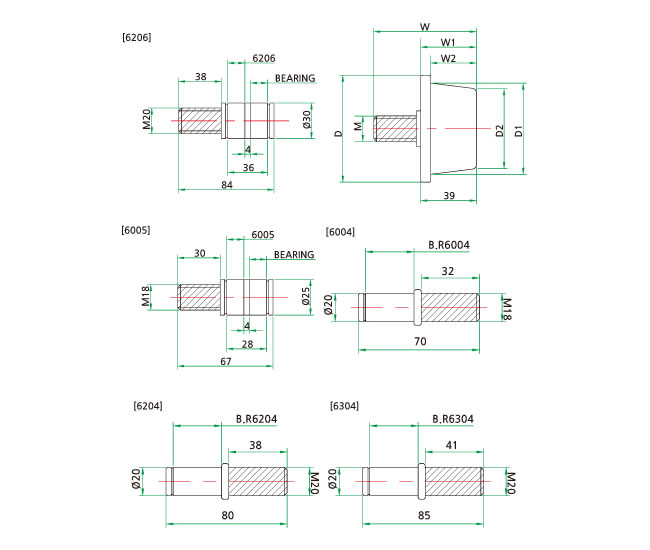

품번 상품명 바퀴외경
(D)
바퀴폭
(W1-W2)
볼트길이
(M)
바퀴외경
(D1-D2)
로라턱
(D1)
삽입베어링
(B)
허용하중
(kg)
수량
(Box)
HC-32058 HC-N3TRI 75 39-32 M18 64-56 7 6005 500 16EA
HC-32059 HC-N4TRI 100 49-40 M20 88-83 9 6206 800 10EA
HC-32060 HC-N5TRI 130 54-42 M20 114-106 12 6206 600 8EA
HC-32061 HC-N6TRI 150 60-45 M20 131-121 15 6206 800 4EA
HC-32062 HC-N3TRI-1 820 38-30 M18 64-58 8 6004 400 16EA
HC-32063 HC-N4TRI-1 100 43-36 M20 89-81 7 6204 800 10EA
HC-32064 HC-N5TRI-1 140 45-36 M20 113-106 8.5 6304 100 8EA
HC-32065 HC-N6TRI-1 150 44-35 M20 128-120 9 6304 100 4EA
HC-32066 HC-N8TRI-1 200 44-35 M20 174-170 9 6304 1500 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
