현재위치 :  바퀴 >> 레일

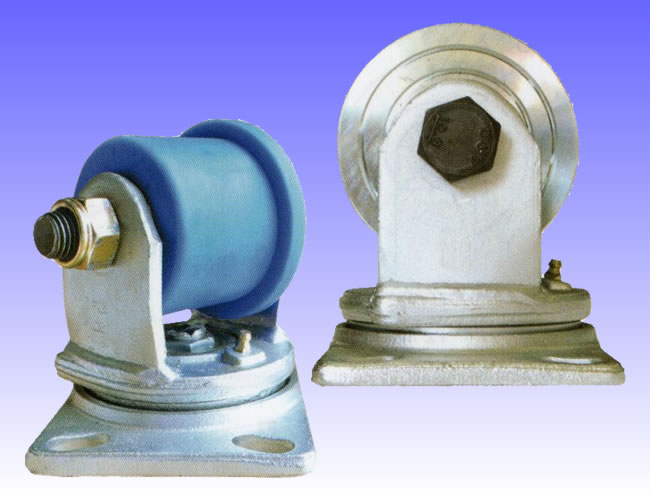

제 품 명 :  플레이트 회전(일자형)HC-HRS/NH  ( 제품번호 : 2968 )
레일철,MC일자형 회전 HC-HRS/NHRS

특징 : 플레이트 타입으로 볼트 조립

용도 :
- 각파이프 또는 각봉 또는 레일에 사용
- 여러가지 하부로라로 사용 가능


■ 고하중용 일자형 회전

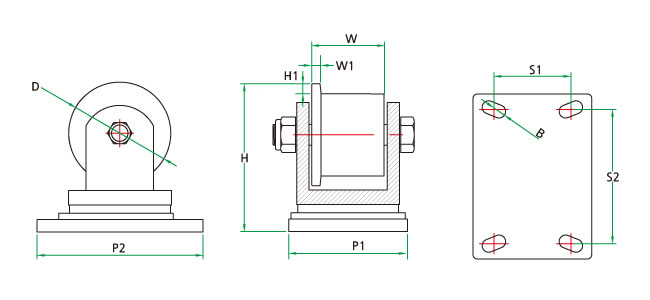

품번 상품명 바퀴외경
(D)
바퀴두께
(W)
로라턱
(W1)
전체높이
(H)
홈깊이
(H1)
밑판넓이
(P1-P2)
볼트간거리
(S1-S2)
볼트홀
(B)
삽입베어링
(Z)
허용하중
(kg)
HC-32210 HC-HRS100 98 65 7 142 8.5 114-158.5 74-129 12.5 6304 800
HC-32211 HC-HRS150 148 65 13 187 14 114-158.5 74-129 12.5 6306 1000

■ 고하중용 MC청나이론 일자형 회전
품번 상품명 바퀴외경
(D)
바퀴두께
(W)
로라턱
(W1)
전체높이
(H)
홈깊이
(H1)
밑판넓이
(P1-P2)
볼트간거리
(S1-S2)
볼트홀
(B)
삽입베어링
(Z)
허용하중
(kg)
HC-32212 HC-NHRS100 100 65 7 142 8.5 114-158.5 74-129 12.5 6304 700
HC-32213 HC-NHRS150 150 65 13 187 14 114-158.5 74-129 12.5 6306 1000

■ 레일 규격표
구분 공칭치수 A B C
경량레일 9kg 63.50 63.50 32.10
15kg 79.37 79.37 42.86
22kg 93.66 93.6 50.86
중레일
(보통레일)
30kg 107.95 107.95 60.33
37kg 122.24 122.24 62.71
50kgN 144.46 127.00 65.00
60kg 174.00 145.00 65.00
70kg 148.00 140.00 65.30
