현재위치 :  바퀴 >> ㄷ레일

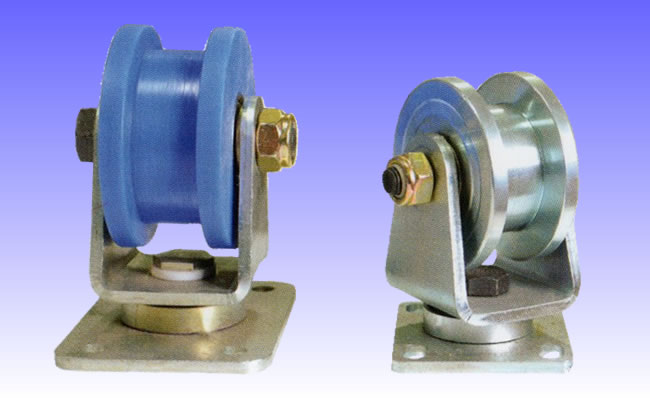

제 품 명 :  ㄷ레일회전(철,MC) HC-DS  ( 제품번호 : 2950 )
철,MC나이론ㄷ레일 회전 HC-DS

특징 : 회전형으로 곡선 ㄷ파이프에서도 회전이 가능


■사양(철,ㄷ레일)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-31120 HC-DS 1-1/2 39 26 10 60 8 48-65 30-54 608 150 40EA
HC-31121 HC-DS 2" 49 29 14 78 10 50-65 25-53 6000 100 20EA
HC-31122 HC-DS 2-1/2" 64 34 20 91 10.5 59-69 45-70 6000 150 16EA
HC-31123 HC-DS 3" 74 39 22 102 13.5 70-96 45-70 6201 200 10EA

■사양(MC나이론ㄷ레일)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-31124 HC-MCDS 1-1/2 40 26 10 60 8 48-65 30-54 608 150 40EA
HC-31125 HC-MCDS 2" 50 29 14 78 10 50-65 25-53 6000 100 20EA
HC-31126 HC-MCDS 2-1/2" 65 34 20 91 10.5 59-69 45-70 6000 150 16EA
HC-31127 HC-MCDS 3" 75 39 22 102 13.5 70-96 45-70 6201 200 10EA

■ 각관 규격표
변길이(m/m) 두께(m/m) 단위중량(kg/m)
15*15 1.4 0.566
1.6 0.616
19*15 1.4 0.733
1.6 0.816
20*20 1.2 0.679
1.6 0.872
25*25 1.2 0.867
1.6 1.12
175*175 4.5 23.7
6.0 31.1
200*200 6.0 35.8
9.0 52.3
12.0 67.9
250*250 6.0 45.2
9.0 66.5
