현재위치 :  바퀴 >> ㄷ레일

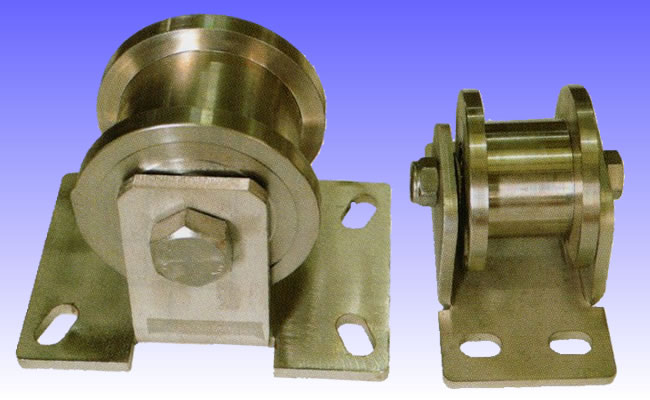

제 품 명 :  올스텐 하부로라고정  ( 제품번호 : 2947 )
올스텐 하부로라고정(기차레일)

특징 :
- 기차레일에 맞추어 사용할 수 있도록 제작
- 고중량 고급형레일용으로 사용할 수 있도록 제작(9~37kg)

용도 :
- 9kg레일 : 34mm
- 15kg레일 : 45mm
- 22kg레일 : 52mm
- 30~37kg레일 : 65mm 홈폭사용

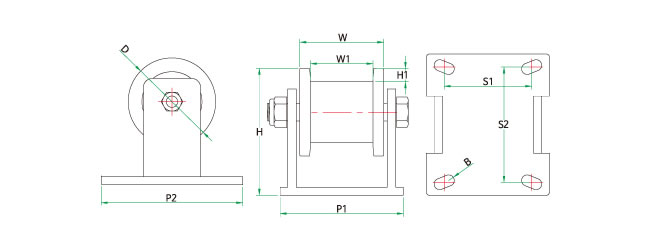

■ 사양
품번 상품명 바퀴외경
(D)
바퀴폭
(W)
홈폭
(W1)
전체높이
(H)
홈깊이
(H1)
밑판넓이
(P1-P2)
볼트간거리
(S1-S2)
볼트홀
(B)
삽입베어링
(Z)
허용하중
(kg)
HC-31049 하부로라고정
9kg SUS
78 52 35 88.5 15 72-145 39-108 10.2 S6201 300
HC-31050 하부로라고정
9kg SUS
98 68 35 119 10 114-159 74-129 12.5 S6204 800
HC-31051 하부로라고정
15kg SUS
98 68 45 119 10 114-159 74-129 12.5 S6204 800
HC-31052 하부로라고정
22kg SUS
98 68 52 119 10 114-159 74-129 12.5 S6204 800

■ 레일 규격표
구분 공칭치수 A B C
경량레일 9kg 63.50 63.50 32.10
15kg 79.37 79.37 42.86
22kg 93.66 93.6 50.86
중레일
(보통레일)
30kg 107.95 107.95 60.33
37kg 122.24 122.24 62.71
50kgN 144.46 127.00 65.00
60kg 174.00 145.00 65.00
70kg 148.00 140.00 65.30
