현재위치 : 바퀴 >> ㄷ레일

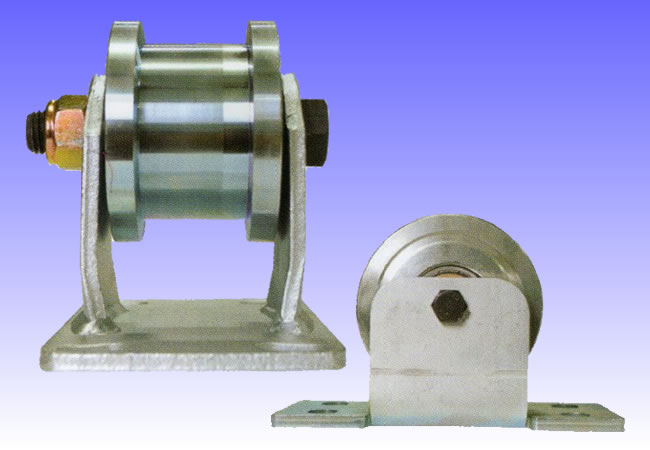

제 품 명 : 철하부로라 고정(기차레일) ( 제품번호 : 2937 )

철하부로라 고정(기차레일)

특징 :
-기차레일에 맞추어 사용 할수 있도록 제작
- 고중량 고급형레일용으로 사용할수 있도록 제작(9~37kg)

용도 :
- 9kg레일 34mm
- 15kg레일 45mm
- 22kg레일 52mm홈폭사용
- 30~37kg레일겸용 65mm홈폭사용

■사양(철하부로라 고정)

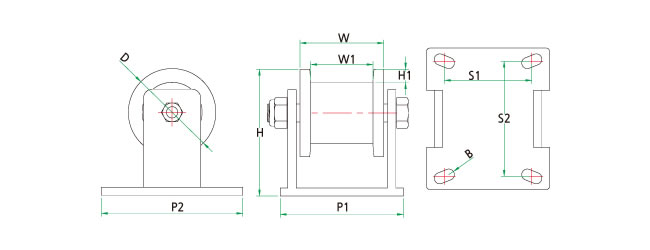

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-31016	하부로라고정9kg	78	52	35	88.5	15	72-145	39-108	10.2	6202	350
HC-31090	하부로라고정15kg	78	62	45	89	15	82-145	38-108	11	6301	350
HC-31091	하부로라고정22kg	78	69	52	89	15	89-145	38-108	11	6301	350
HC-31092	하부로라고정37kg	98	94	65(70)	142	15	138-159	98-129	11	6304	1000
HC-31017	하부로라고정9kg	98	70	35	142	10	114-159	74-129	12.5	6204	800
HC-31018	하부로라고정15kg	98	70	45	142	10	114-159	74-129	12.5	6204	800
HC-31019	하부로라고정22kg	98	70	52	142	10	114-159	74-129	12.5	6204	800

■사양(고하중 하부로라 고정)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-31047	하부로라고정9kg	128	55	35	144	15	96-99	70-72.5	10.5	6204	800
HC-31048	하부로라고정30~37kg	148	92	65	172	25	180-130	147-97.5	14.5	6304	1000

■ 레일 규격표

구분	공칭치수	A	B	C
경량레일	9kg	63.50	63.50	32.10
	15kg	79.37	79.37	42.86
	22kg	93.66	93.6	50.86
중레일 (보통레일)	30kg	107.95	107.95	60.33
	37kg	122.24	122.24	62.71
	50kgN	144.46	127.00	65.00
	60kg	174.00	145.00	65.00
	70kg	148.00	140.00	65.30
