현재위치 : 바퀴 >> ㄷ레일

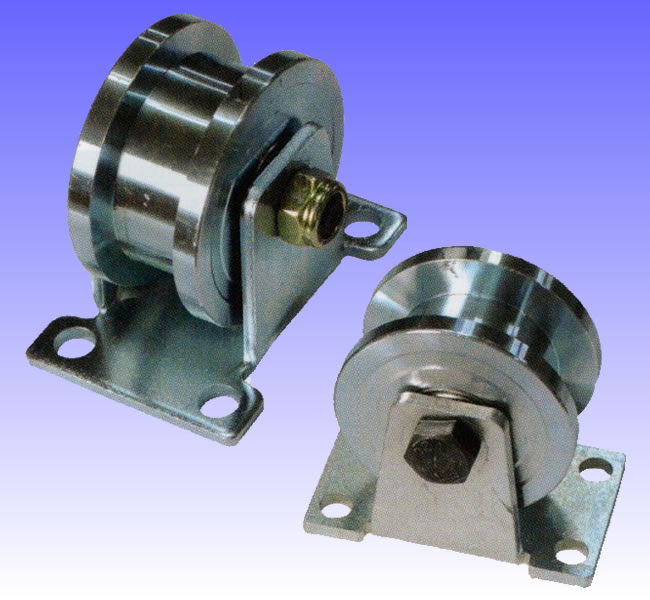

제 품 명 : 플레이트 고정(ㄷ레일) HC-PRRD ( 제품번호 : 2935 )

ㄷ레일(플레이트타입) HC-PRRD

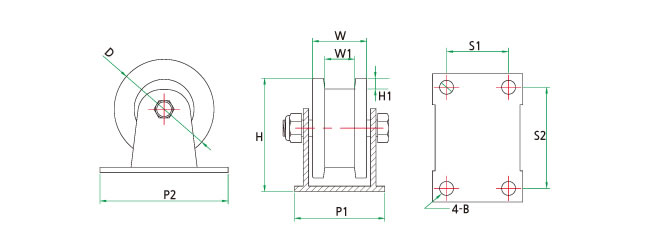

■사양

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-31001	HC-PRRD 1-1/4	32	24	7	38	6.5	31-55	18-40	6.5	607	70
HC-31002	HC-PRRD 2"	49	29	14	59	7.5	42-68	25-53	7.5	6000	100
HC-31003	HC-PRRD 2-1/2"	64	34	20	76	10.5	48-80	31-65	8.5	6000	120
HC-31004	HC-PRRD 3"	74	40	22	84	8	67-95	46-75	10.3	6201	150
HC-31005	HC-PRRD 80	78	52	32	89	10	72-145	38-108	11	6301	300
HC-31006	HC-PRRD 4"(35)	98	70	35	142	11	114-158.5	74-129	12.5	6204	800
HC-31007	HC-PRRD 4"(46)	98	70	46	142	11	114-158.5	74-129	12.5	6204	800
HC-31008	HC-PRRD 4"(52)	98	70	52	142	9.5	114-158.5	74-129	12.5	6204	800
HC-31039	HC-PRRD 5"(35)	128	55	35	144	15	98-99	72.5-73.5	10.5	6204	800
HC-31040	HC-PRRD 6"(65)	148	91	65	171	25	130-180	97.5-147	14.5	6304	1000
HC-31041	HC-PRRD 1-1/2"	39	26	10	55	7	39-68	24-53	7	608	90
HC-31103	HC-PRRD 4"(65)	98	93	65	142	15	138-158.5	98-129	12.5	6304	1000
HC-31104	HC-PRRD 4"(70)	98	93	70	142	15	138-158.5	98-129	12.5	6304	1000
HC-31106	HC-PRRD 5"(78)	128	93	78	157	15	138-158.5	98-129	12.5	6304	1000

■ 각관 규격표

변의길이m/m	두께(m/m)
15*15	1.4 1.6
19*19	1.4 1.6
20*20	1.2 1.6
25*25	1.2 1.6
30*30	1.2 1.6
40*40	1.6 2.3
50*50	1.6 2.3 3.2
60*60	1.6 2.3 3.2
75*75	2.3 3.2
90*90	2.3 3.2
100*100	2.3 3.2 4.0 4.5
125*125	3.2 4.5
