현재위치 : 바퀴 >> U파이프

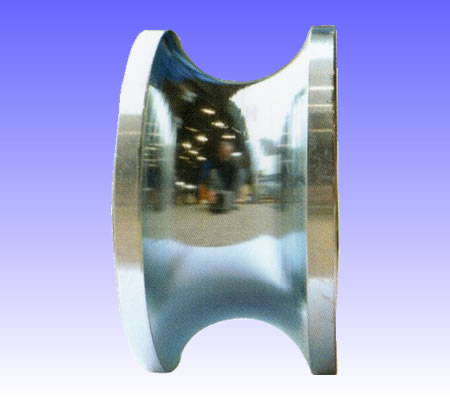

제 품 명 : 철,U3파이프 HC-U3 ( 제품번호 : 2899 )

철,U3 파이프만용 바퀴만 HC-U3

■ 사양

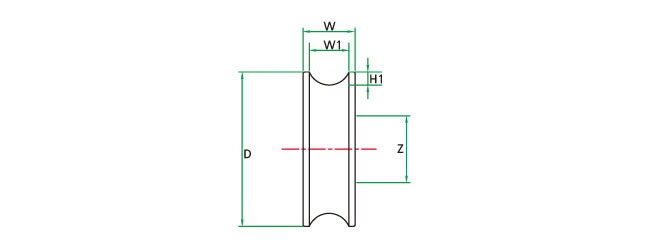

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	홈깊이 (H1)	삽입베어링 (Z)	허용하중 (kg)
HC-42225	HC-10A	49	29	17.3용	8	6000(유)	100
HC-42226	HC-15A	39	26	21.7용	6	608(유)	100
HC-42227	HC-20A	64	34	27.2용	8	6000(유)	120
HC-42228	HC-25A	78	52	34용	12	6301(별도)	300
HC-42229	HC-32A	78	52	42.7용	12	6301(별도)	300
HC-42230	HC-12S	39	26	12.7용	6	608(유)	60
HC-42231	HC-15S	39	26	15.9용	7	608(유)	60
HC-42232	HC-19S	39	26	19.1용	7	608(유)	60
HC-42233	HC-22S	64	34	22.2용	9	6000(유)	120
HC-42234	HC-25S	64	34	25.4용	11	6000(유)	120
HC-42235	HC-28S	74	39	28.6용	10	6201(유)	150
HC-42236	HC-32S	74	39	31.8용	10	6201(유)	150
HC-42237	HC-38S	78	52	38.1용	16	6201(별도)	170
HC-42238	HC-50S	98	70	50.8용	15	6201(별도)	400
HC-42239	HC-63S	98	70	63.5용	15	6201(별도)	400
HC-42240	HC-50A	148	70	60.5용	20	6201(별도)	1700
HC-42241	HC-54A	148	91	76.3용	20	6201(별도)	700
HC-42242	HC-80A	148	91	89.1용	20	6201(별도)	700
HC-41060	U25A용 로라	78	52	36용	12	6201(별도)	300
HC-41140	U32A용 로라	78	52	43용	12	6201(별도)	300
HC-41287	HC-90A	198	115	85	23	6306(별도) 6204(별도)	2000 4000
HC-41288	HC-100A	198	115	95	25	6306(별도) 6204(별도)	2000 4000

■ 파이프 규격표

규격 A*B	외경KS(JIS)
8*1/4	13.8
10*3/8	17.3
15*1/2	21.7
20*3/4	27.2
25*1	34
32*1-1/4	42.7
40*1-1/4	48.6
50*2	60.5
65*2-1/2	76.3
80*3	89.1
90*3-1/2	101.6
100*4	114.3

■ 구조관 치수

m/m	in	m/m(외경)
12	1/2	12.7
15	5/8	15.9
19	3/4	19.1
22	7/8	22.2
25	1	25.2
31	1-1/4	31.8
39	1-1/2	38.1
42	-	42.7
51	2	50.8
63	2-1/2	63.5
75	3	76.2
