현재위치 :  바퀴 >> U파이프

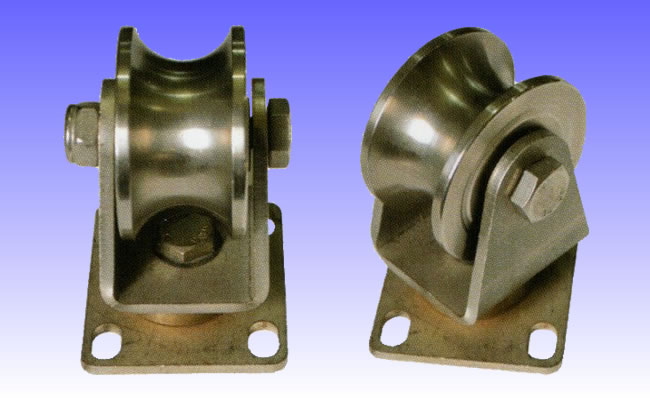

제 품 명 :  플레이트 회전(올스텐) HC-SUS  ( 제품번호 : 2887 )
올스텐 U앵글 회전 SUS HC-SUS

특징 : 레일은 파이프 또는 환봉을 사용

용도 : 300 올(All) 스텐레스 재질로 부식성이 있는 곳 또는 회전이 요하는 곳에 사용

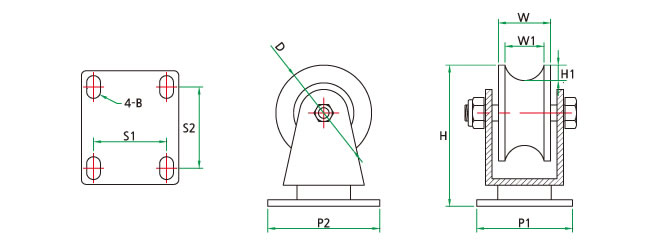

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41042 HC-SUS 2" 49 29 23 76 9 60-65 23-53 S6000 100
HC-41043 HC-SUS 2-1/2" 59 32 26 87 9.5 60-70 45-50 S6000 150
HC-41044 HC-SUS 3" 69 37 29 98 9.5 70-96 45-75 S6201 200
HC-41129 HC-SUS 4" 98 44 36 141 12 100-114 71-84 S6301 400
HC-41223 HC-SUS 1-1/2" 39 26 18.5 60 7.5 48-65 30-54 S608 80

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
