현재위치 : 바퀴 >> U파이프

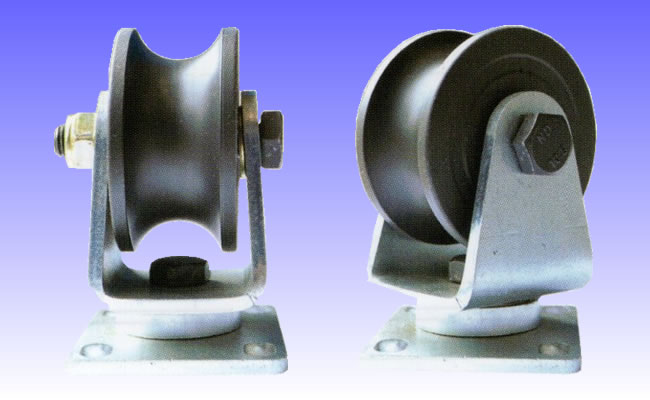

제 품 명 : 플레이트 회전(POM) HC-POMUS ( 제품번호 : 2886 )

POM U앵글 회전 HC-POMUS

특징 :
- 레일은 파이프 또는 환봉을 사용
- 곡선이 있는 곳에 사용

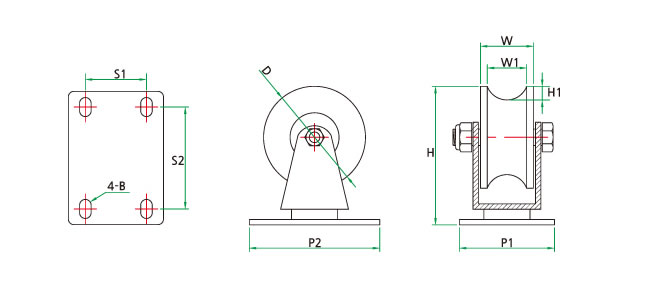

■사양(POM U스틸브라켓 회전)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)
HC-41120	HC-POMUS 2-1/2"	65	34	25	91	9	61-70	45-50	6000	150
HC-41121	HC-POMUS 3"	75	39	30	102	11	70-98	45-75	6201	200
HC-41122	HC-POMUS 4"	100	44	28	141	10	100-114	71-84	6301	300
HC-41123	HC-POMUS 1-1/2"	40	26	18.5	60	8	48-65	30-53	608	100
HC-41124	HC-POMUS 2"	50	29	23.5	78	9	50-65	25-53	6000	100

■사양(POM U스텐브라켓 회전)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)
HC-41125	HC-POMSUS 2"	50	29	23.5	78	9	50-65	25-53	S6000	100
HC-41126	HC-POMSUS 2-1/2"	65	34	25	91	9	60-70	45-50	S6000	150
HC-41127	HC-POMSUS 3"	75	39	30	102	11	70-98	45-75	S6201	200
HC-41128	HC-POMSUS 4"	100	44	28	141	10	100-114	71-84	S6301	400

■ 파이프 규격표

규격 A*B	외경KS(JIS)
8*1/4	13.8
10*3/8	17.3
15*1/2	21.7
20*3/4	27.2
25*1	34
32*1-1/4	42.7
40*1-1/4	48.6
50*2	60.5
65*2-1/2	76.3
80*3	89.1
90*3-1/2	101.6
100*4	114.3
