현재위치 : 바퀴 >> U파이프

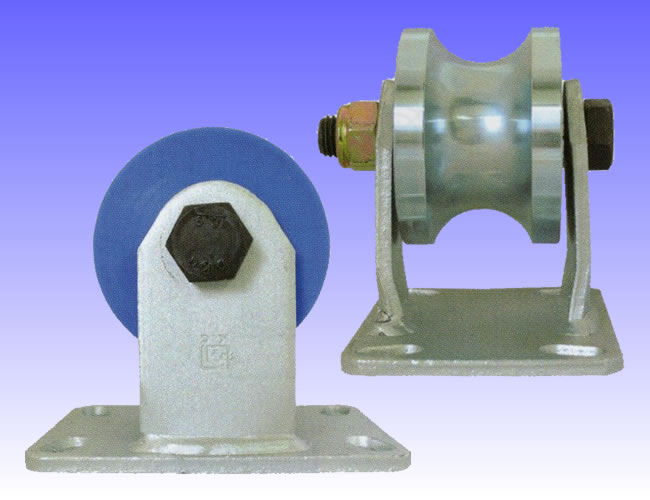

제 품 명 : 플레이트 고정(고하중MUG) HC-MUG ( 제품번호 : 2876 )

고하중 철, MC MUG 플레이트 고정 HC-MUGR

특징 :
- 강력한 양면 용접 고하중 U바퀴
- 레일은 원형환봉 또는 원형파이프 사용

용도 :
- 고하중물 취급업체에 사용적합
- 42mm32A(파이프 외경 42.7mm)용
- 52mm40A(파이프 외경 48.6mm)용
- 62mm50A(파이프 외경 60.5mm)용

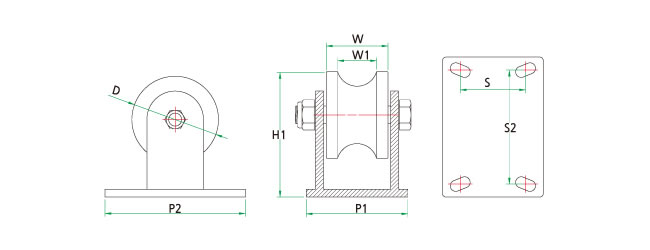

■사양(고하중 철 플레이트 고정 HC-MUGR)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-51023	HU-MUGR 4"(42)	98	70	44(32A)용	142	114-159	74-129	6204	800	8EA
HC-51024	HU-MUGR 5"(42)	128	59	43(32A)용	156	114-159	74-129	6304	1000	4EA
HC-51025	HU-MUGR 5"(52)	128	70	52(40A)용	156	114-159	74-129	6304	1000	4EA
HC-51069	HU-MUGR 4"(52)	98	70	52(40A)용	142	114-159	74-129	6204	800	8EA
HC-51070	HU-MUGR 6"(62)	148	70	57(50A)용	187	114-159	74-129	6203	2000	4EA
HC-51071	HU-MUGR 8"(62)	198	70	57(50A)용	213	114-159	74-129	6306	2000	4EA

■사양(고하중 청MC 플레이트 고정 HC-NMUGR)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-51090	HU-NMUGR 4"(42)	100	70	44(32A)용	142	114-159	74-129	6204	800	8EA
HC-51091	HU-NMUGR 5"(42)	130	59	43(32A)용	156	114-159	74-129	6304	1000	4EA
HC-51092	HU-NMUGR 5"(52)	130	70	52(40A)용	156	114-159	74-129	6304	1000	4EA
HC-51093	HU-NMUGR 4"(52)	100	70	52(40A)용	142	114-159	74-129	6204	800	8EA
HC-51094	HU-NMUGR 6"(62)	150	70	57(50A)용	187	114-159	74-129	6203	2000	4EA
HC-51095	HU-NMUGR 8"(62)	200	70	57(50A)용	213	114-159	74-129	6306	2000	4EA

■ 파이프 규격표

규격 A*B	외경KS(JIS)
8*1/4	13.8
10*3/8	17.3
15*1/2	21.7
20*3/4	27.2
25*1	34
32*1-1/4	42.7
40*1-1/4	48.6
50*2	60.5
65*2-1/2	76.3
80*3	89.1
90*3-1/2	101.6
100*4	114.3
