현재위치 : 바퀴 >> U파이프

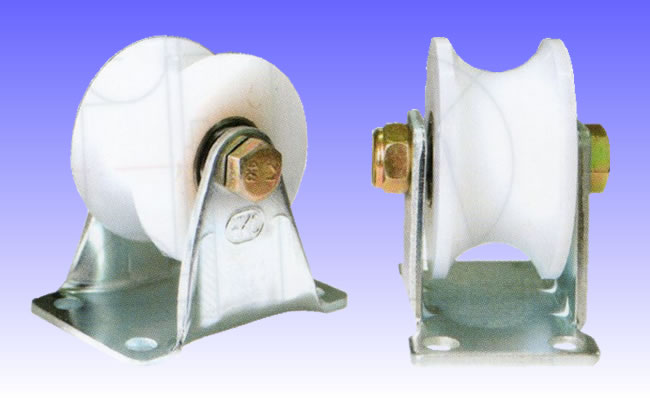

제 품 명 : 플레이트 고정(나이론)HC-UNR ( 제품번호 : 2868 )

사출 U앵글 고정나이론 HC-UNR

용도 :
- 2" 백색 15A 파이프용(21.7외경)
- 2-1/2" 백색 20A 파이프용(27.2외경)
- 3" 백색 25A 파이프용(34외경)
- 50 백색 25S 파이프용(25.4외경)

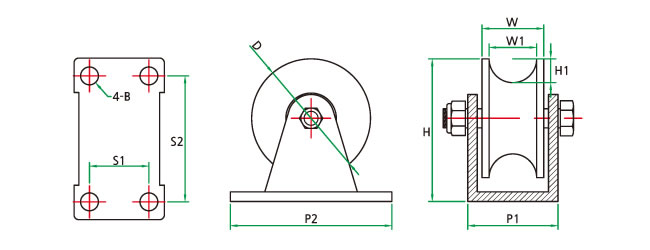

■사양

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-41057	HC-UNR 1-1/4"	32	24	15	38	6	31-55	18-40	607	50	100EA
HC-41058	HC-UNR 2"	50	26	20	60	10	38-68	25-53	608	60	40EA
HC-41242	HC-UNR 2"(백색)	50	29	21.7	67	8.5	47-68	30-53	608	60	40EA
HC-41243	HC-UNR 2-1/2"(백색)	64	34	27.2	77	9	48-80	31-65	6000	100	24EA
HC-41244	HC-UNR 3"(백색)	74	39	34	83.5	10	67-95	46-75	6201	120	12EA
HC-41245	HC-UNR 50(백색)	50	29	25.4	67	8.5	47-68	30-53	608	60	40EA

■사양(사출 U앵글 나이론 로라만)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	홈깊이 (H1)	삽입베어링 (Z)	허용하중 (kg)	비고
HC-410570	HC-UN 1-1/4"	32	24	15	6	607(유)	50	볼트,너트 포함
HC-41580	HC-UN 2"	50	26	20	10	608(유)	60
HC-410283	HC-UN 50	50	29	21.7 or 25.4	8.5	608(유)	60
HC-410284	HC-UN 64	64	34	27.2	9	6000(유)	100
HC-410285	HC-UN 75	74	39	34	10	6201(유)	120

■ 파이프 규격표

규격 A*B	외경KS(JIS)
8*1/4	13.8
10*3/8	17.3
15*1/2	21.7
20*3/4	27.2
25*1	34
32*1-1/4	42.7
40*1-1/4	48.6
50*2	60.5
65*2-1/2	76.3
80*3	89.1
90*3-1/2	101.6
100*4	114.3
