현재위치 : 바퀴 >> V앵글

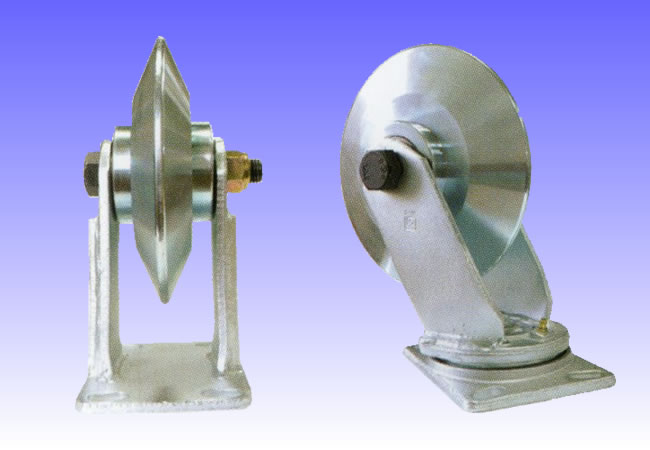

제 품 명 : 블록로라(플레이트) HC-PBR/PBS ( 제품번호 : 2849 )

볼록로라 고정, 회전(플레이트타입) HC-PBR/PBS

특징 :
- 기계공장 직선라인 설비용
- V앵글용 운반대차 또는 대문 하부용

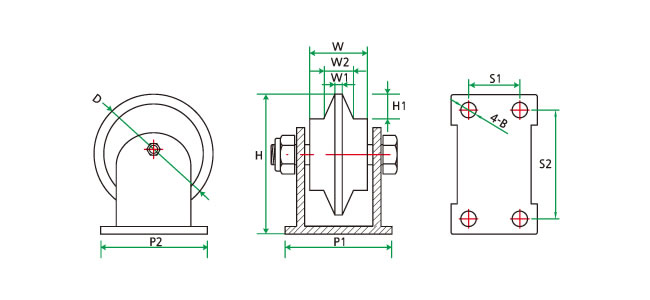

■사양(볼록로라 고정)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	각폭 (W1-W2)	전체높이 (H)	각깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-43003	HC-PBR 2"	49	29	3-12	59	8.5	42-68	25-53	7.5	6000	100
HC-43004	HC-PBR 2-1/2"	64	34	5-16	77	15	48-80	31-65	8.5	6000	120
HC-43005	HC-PBR 3"	74	39	5-20	83.5	17	67-95	46-75	10.5	6201	150
HC-43082	HC-PBR 4"	98	44.5	5-22	114	23	100-114	73-83	10.5	6004	400
HC-43083	HC-PBR 4"-4	98	44.5	5-22	142	23	114-159	74-129	12.5	6004	450
HC-43084	HC-PBR 6"	148	70	7-40	187	36.5	114-159	74-129	12.5	6304	1000
HC-43085	HC-PBR 8"	198	70	7-40	255	61.5	114-159	74-129	12.5	6304	1000

■사양(볼록로라 회전)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	각폭 (W1-W2)	전체높이 (H)	각깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)
HC-43086	HC-PBS 4"	98	44.5	5-22	135	23	85-96	10.5	7.5	6004	400
HC-43087	HC-PBS 6"	148	70	7-40	187	36.5	114-159	12.5	8.5	6304	900
HC-43088	HC-PBS 8"	198	70	7-40	255	61.5	114-159	12.5	10.5	6304	900

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
70*70	6	8.5	4
75*75	6	8.5	4
	9	8.5	6
	12	8.5	6
