현재위치 :  바퀴 >> V앵글

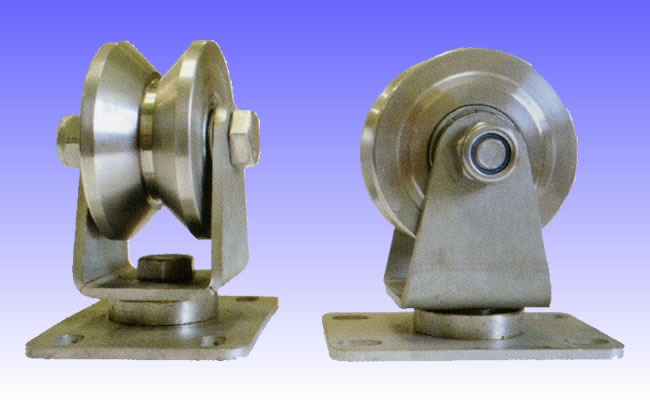

제 품 명 :  플레이트(회전 SUS) HC-SVS  ( 제품번호 : 2845 )
올스텐 V앵글 회전SUS HC-SVS

용도 :
- 304스텐레스로 회전(곡선)라인작업에 용이
- 내부식성이 요구되는 장소
- 접이식 도어에 사용

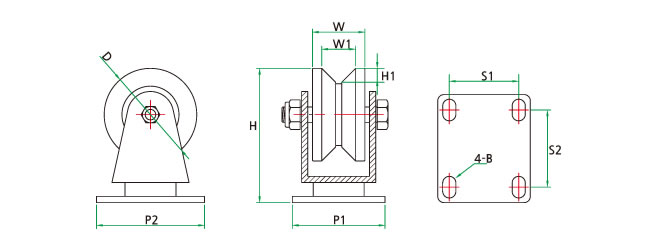

■사양
품번 상품명 바퀴외경
(D)
바퀴폭
(W)
홈폭
(W1)
전체높이
(H)
홈깊이
(H1)
밑판넓이
(P1-P2)
볼트간거리
(S1-S2)
삽입베어링
(B)
허용하중
(kg)
HC-41024 HC-SVS 2" 49 29 20 76 10 50-65 25-53 S6000 150
HC-41025 HC-SVS 2-1/2" 59 34 22 87 11 60-70 45-50 S6000 150
HC-41026 HC-SVS 3" 69 36 26 98 13.5 70-98 45-75 S6201 200
HC-41113 HC-SVS 4" 98 44 31 141 15.5 100-114 71-84 S6301 400
HC-41210 HC-SVS 1-1/2" 39 26 16 60 8 48-65 30-54 S608 80

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
