현재위치 : 바퀴 >> V앵글

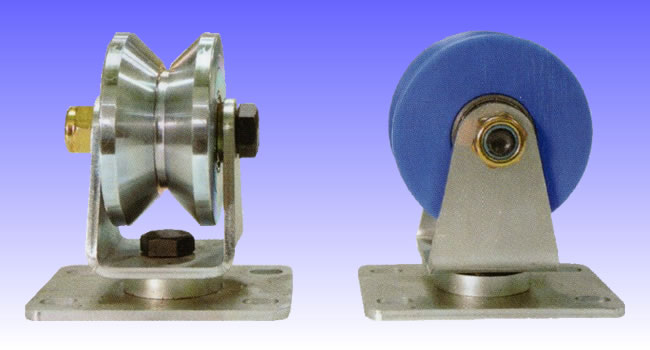

제 품 명 : 플레이트(회전 철,MC) HC-VS ( 제품번호 : 2844 )

V앵글 회전(철,MC) HC-VS

특징 : 회전형으로 곡선 V앵글에서도 회전이 가능

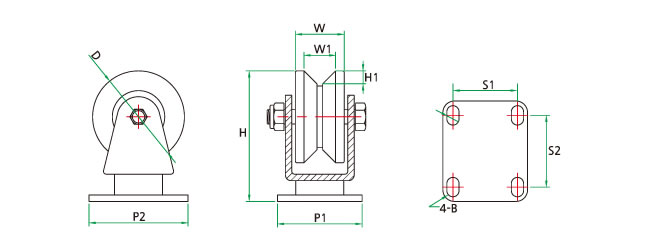

■사양(철회전-일자형)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)	수량 (Box)
HC-41006	HC-VS 1-1/2"	39	26	16	60	8	48-65	30-54	608	120	40EA
HC-41007	HC-VS 2"	49	29	20	78	10	50-65	25-53	6000	150	20EA
HC-41008	HC-VS 2-1/2"	64	34	21	91	10.5	60-70	45-50	6000	150	16EA
HC-41009	HC-VS 3"	74	39	27	102	13.5	70-98	45-75	6201	200	10EA
HC-41203	HC-VS 4"	98	44.5	31	141	15.5	100-114	71-84	6301	300	4EA

■사양(MC나이론-일자형)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)	수량 (Box)
HC-41204	HC-NVS 1-1/2"	40	26	16	60	8	48-65	30-54	608	130	40EA
HC-41205	HC-NVS 2"	50	29	20	78	10	50-65	25-53	6000	100	20EA
HC-41206	HC-NVS 2-1/2"	65	34	21	91	10.5	60-70	45-50	6000	130	16EA
HC-41207	HC-NVS 3"	75	39	27	102	13.5	70-98	45-75	6201	180	10EA
HC-41208	HC-NVS 4"	100	44.5	31	141	15.5	100-114	71-84	6301	280	4EA

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
