현재위치 : 바퀴 >> V앵글

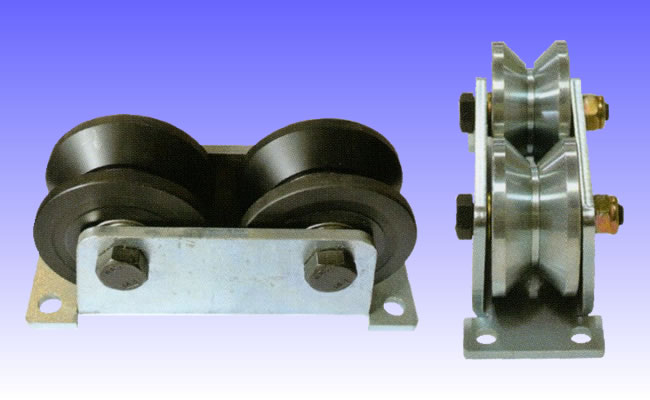

제 품 명 : 플레이트(철V앵글 2륜) HC-WVR / ( 제품번호 : 2840 )

철V앵글 2륜(플레이트고정) HC-WVR
나이론POM V앵글 2륜(플레이트고정) HC-POMWVR

특징 : 이륜 V앵글 바퀴로 흔들림이 없음

용도 : 각종 V앵글에 사용

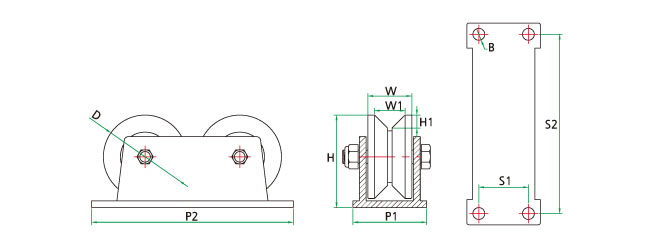

■사양(철V앵글 2륜)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)
HC-41065	HC-WVR 1-1/2"	39	26	16	47	8	34-136	21.5-100	608	100
HC-41066	HC-WVR 2"	49	29	20	60	10	42-136	25-122	6000	200
HC-41067	HC-WVR 2-1/2"	64	34	21	76	10.5	48-160	31-145	6000	300
HC-41068	HC-WVR 3"	74	39	27	82	13.5	65-179	44-159	6201	400
HC-42500	HC-WVR 4"	98	45	31	114	15.5	100-270	70-240	6301	800

■사양(나이론POM V앵글 2륜)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)
HC-41144	HC-POMWVR 1-1/2"	40	26	16	47	8	34-136	21.5-100	608	100
HC-41145	HC-POMWVR 2"	50	29	20	60	10	42-136	25-122	6000	200
HC-41146	HC-POMWVR 2-1/2"	65	34	21	76	10.5	48-160	31-145	6000	300
HC-41147	HC-POMWVR 3"	75	39	27	82	13.5	65-179	44-159	6201	400
HC-42501	HC-POMWVR 4"	100	45	31	114	15.5	100-270	70-240	6301	800

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
70*70	6	8.5	4
