| 현재위치 : 바퀴 >> V앵글 |
    |
| 제 품 명 : 플레이트(단조/철/MC) HC-HVR-HC ( 제품번호 : 2838 ) |
|
 |

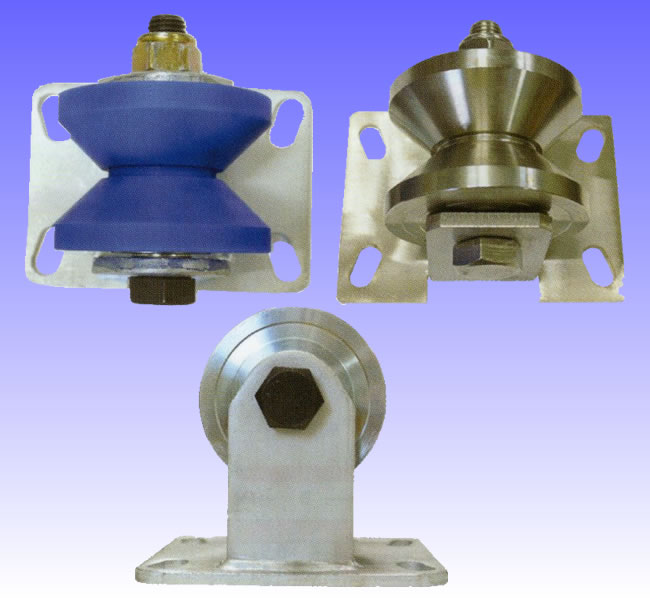

단조 철, MC V앵글 플레이트고정 HC-HVR
올스텐 단조 V앵글 플레이트고정 HC-SHVR
용도 :
- 광폭 V앵글 바퀴로 고하중 장비 설비용
- 운반구용 |

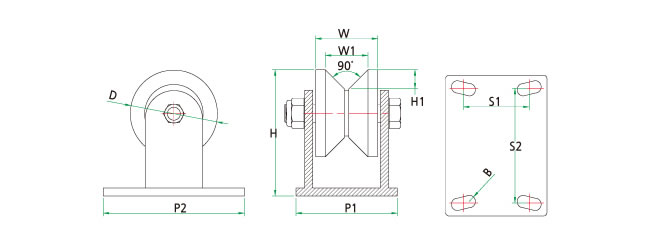

■사양(단조철, MC플레이트 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41014 |
HC-HVR 4" |
98 |
70 |
48 |
142 |
24 |
114-159 |
74-129 |
12.5 |
6204 |
800 |
| HC-41015 |
HC-HVR 5" |
128 |
70 |
50 |
156 |
25 |
114-159 |
74-129 |
12.5 |
6204 |
1000 |
| HC-41016 |
HC-HVR 6" |
148 |
70 |
50 |
188 |
25 |
114-159 |
74-129 |
12.5 |
6304 |
1500 |
| HC-41310 |
HC-HVR8" |
198 |
70 |
50 |
255 |
25 |
114-159 |
74-129 |
12.5 |
6304 |
2000 |
■사양(올스텐단조 V앵글 플레이트 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41099 |
HC-SHVR 4" |
98 |
68 |
48 |
119 |
24 |
114-159 |
74-129 |
12.5 |
6204 |
800 |
| HC-41190 |
HC-SHVR 5" |
128 |
70 |
50 |
156 |
25 |
114-159 |
74-129 |
12.5 |
6304 |
1000 |
| HC-41191 |
HC-SHVR 6" |
148 |
70 |
50 |
188 |
25 |
114-159 |
74-129 |
12.5 |
6304 |
1500 |
| HC-41312 |
HC-SHVR8" |
198 |
70 |
50 |
255 |
25 |
114-159 |
74-129 |
12.5 |
6304*2 |
2000 |
■사양(보강플레이트 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41100 |
HC-HVR 4"-4 |
98 |
70 |
48 |
142 |
24 |
114-159 |
74-129 |
12.5 |
6204*4 |
1200 |
| HC-41101 |
HC-HVR 5"-5 |
128 |
70 |
50 |
156 |
25 |
114-159 |
74-129 |
12.5 |
6204*4 |
1500 |
| HC-41102 |
HC-HVR 6"-6 |
148 |
70 |
50 |
188 |
25 |
114-159 |
74-129 |
12.5 |
6304*4 |
2000 |
| HC-41311 |
HC-HVR8"-8 |
198 |
70 |
50 |
255 |
25 |
114-159 |
74-129 |
12.5 |
6304*4 |
2000 |
■ 적용 규격표(앵글 규격표)
| H*B |
t |
| 50*50 |
4, 6t |
| 60*60 |
4, 5, 6t |
| 65*65 |
6, 8t |
| 70*70 |
6t |
| 75*75 |
6, 9, 12t |
| 80*80 |
6, 7t |
| 90*90 |
6, 7, 9, 10, 13t |
| 100*100 |
7, 10, 13t |
|
|
| |
