현재위치 : 바퀴 >> V앵글

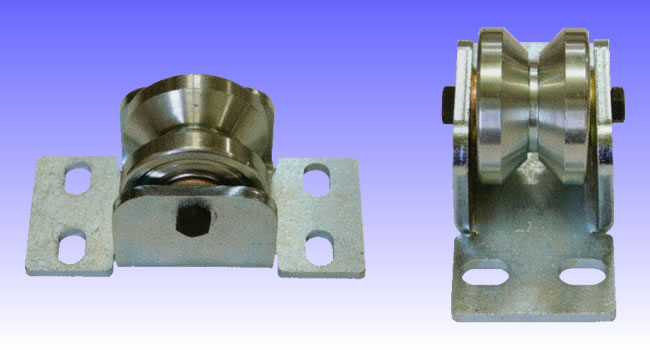

제 품 명 : 플레이트(올스텐 나비로라) HC-N ( 제품번호 : 2835 )

철,MC, 올스텐 나비로라 HC-NB

용도 : 공장대문, 판넬문, 중간 하중용으로 주로 사용(V앵글)

■사양(철/나비로라)

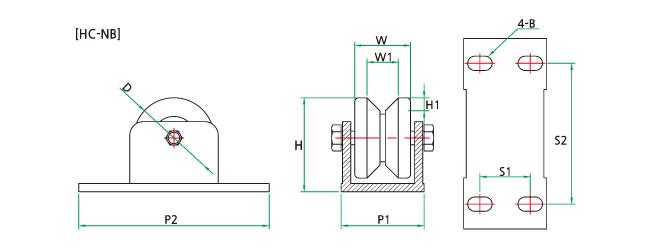

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-81037	HC-NB	59	41	23	70	11.5	61-140	37-103.5	6202	300	12EA

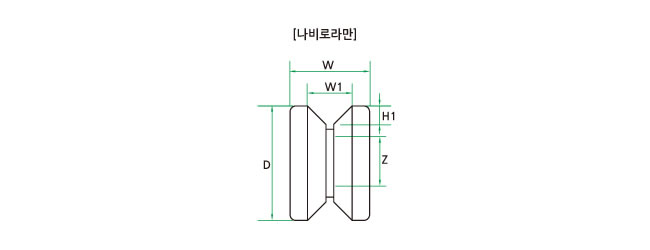

HC-81038	철나비로라만	59	41	23	-	11.5			6202(별도)	300

■사양(MC나이론 나비로라)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-81230	HC-NBN	60	41	23	70	11.5	61-140	37-103.5	6202	300	12EA
HC-81231	MC나비로라만	60	41	23	-	11.5			6202(별도)	300

■사양(올스텐 나비로라)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-81240	HC-NBN	59	41	23	70	11.5	61-140	37-103.5	6202	300	12EA
HC-81241	스텐나비로라만	59	41	23	-	11.5			6202(별도)	300

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
