현재위치 : 바퀴 >> V앵글

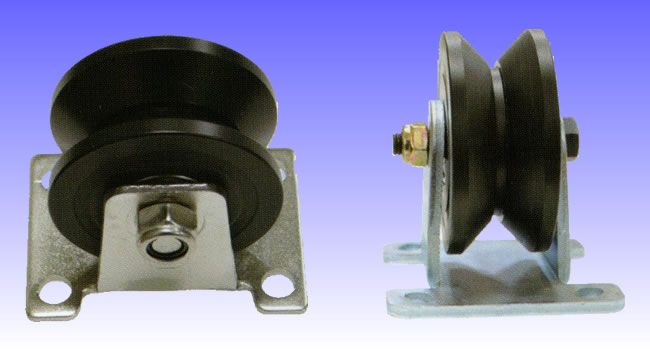

제 품 명 : 플레이트(POM) HC-POMVR, SUSPOM ( 제품번호 : 2833 )

내열 POM바퀴(플레이트타입) HC-POMVR, SUSPOMVR

특징 :
- 내열에 강함(160℃)
- 소음이 적은 POM소재

용도 :
- 내열작업장, 라인작업에 편리, V레일 또는 원형봉, 파이프 사용

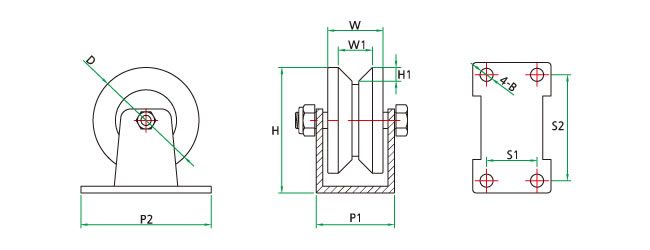

■사양(스틸브라켓 고정)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)
HC-41076	HC-POMVR 2-1/2"	65	34	21	77	10.5	48-80	31-65	6000	100
HC-41077	HC-POMVR3"	75	39	27	84	13.5	67-95	46-75	6201	150
HC-41078	HC-POMVR4"	100	44	31	114	15.5	100-114	73-83	6301	200
HC-41159	HC-POMVR 1-1/2"	40	26	16	55	8	39-67	24-53	608	80
HC-41160	HC-POMVR 2"	50	29	20	59	10	42-68	25-53	6000	100

■사양(SUS브라켓 고정)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)
HC-41161	HC-SUSPOMVR 2-1/2"	65	34	21	77	10.5	48-80	31-65	S6000	100
HC-41162	HC-SUSPOMVR3"	75	39	27	84	13.5	67-95	46-75	S6201	150
HC-41163	HC-SUSPOMVR4"	100	44	31	114	15.5	100-114	73-83	S6301	200
HC-41164	HC-SUSPOMVR 1-1/2"	40	26	16	55	8	39-67	24-53	S608	80
HC-41165	HC-SUSPOMVR 2"	50	29	20	59	10	42-68	25-53	S6000	100

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
70*70	6	8.5	4
75*75	6	8.5	4
	9	8.5	6
	12	8.5	6
