현재위치 :  바퀴 >> V앵글

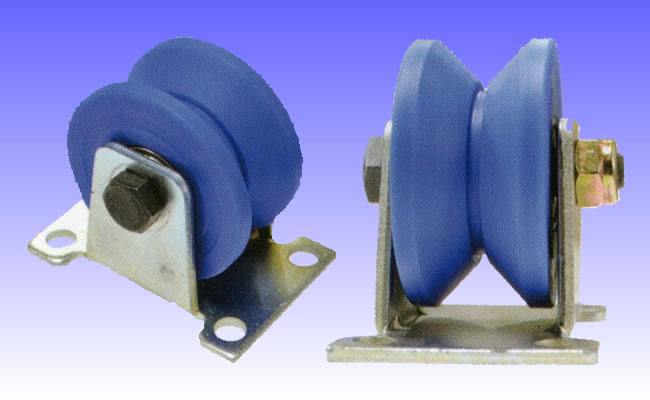

제 품 명 :  플레이트(MC청) HC-PNVR  ( 제품번호 : 2832 )
MC청 V앵글 고정 플레이트타입 HC-PNVR

특징 : 내열설 우수, 내열바퀴용(섭씨120도~160도)

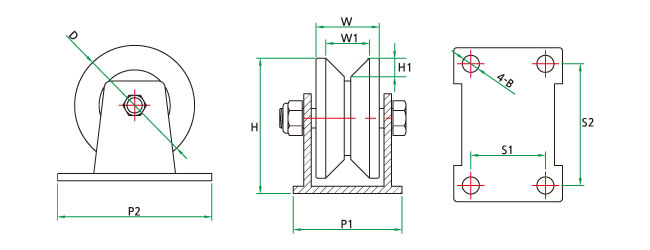

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(B)		 허용하중
(kg)
HC-43101 HC-PNVR 1-1/4" 32 24.5 15.5 38 7.5 31-55 18-40 6.5 607 50
HC-43102 HC-PNVR 1-1/2" 40 26 16 55.5 8 39-67 25-53 7.5 608 80
HC-43103 HC-PNVR 2" 50 29 20 58.5 10 42-68 25-53 7.5 6000 100
HC-43104 HC-PNVR 2-1/2" 65 34 21 76.5 10.5 48-80 31-65 8.5 6000 120
HC-43105 HC-PNVR 3" 75 39 27 84 13.5 67-95 46-75 10.5 6201 150
HC-43182 HC-PNVR 4" 100 44.5 31.5 115 15.5 100-114 73-83 10.5 6301 200
HC-43183 HC-PNVR 4-4" 100 44.5 31.5 142 15.5 114-159 74-129 12.5 6204 600
HC-43184 HC-PNVR 5" 130 70 50 158 25 114-159 74-129 12.5 6304 800
HC-43185 HC-PNVR 6" 150 70 50 188 25 114-159 74-129 12.5 6304 1000
HC-43186 HC-PNVR 8" 200 70 50 214 25 114-159 74-129 12.5 6304 1200
HC-43187 HC-PNVR 4" 100 70 48 143 24 114-159 74-129 12.5 6204 600

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
