현재위치 :  바퀴 >> V앵글

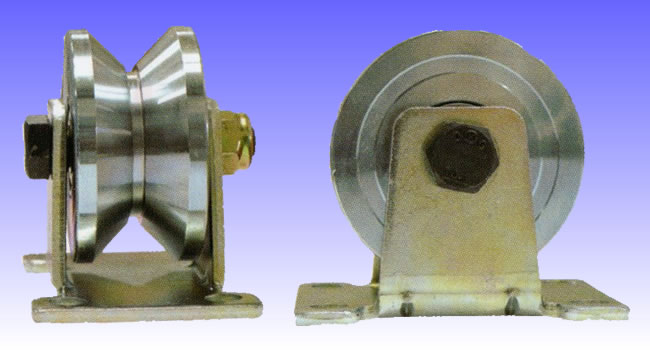

제 품 명 :  플레이트(고정) HC-PVR  ( 제품번호 : 2829 )
V앵글 플레이트타입 고정 HC-PVR

용도 :
- 기계공장 직선라인 설비용
- V앵글용 운반대차 또는 대문 하부용

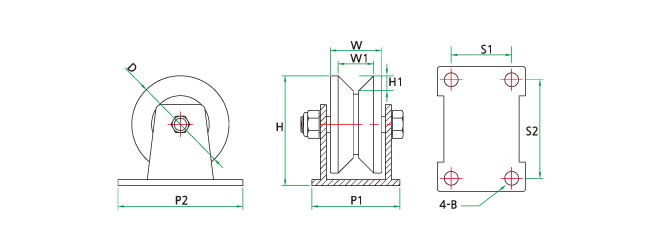

■사양
품번 상품명 바퀴외경
(D)
바퀴폭
(W)
홈폭
(W1)
전체높이
(H)
홈깊이
(H1)
밑판넓이
(P1-P2)
볼트간거리
(S1-S2)
삽입베어링
(Z)
허용하중
(kg)
HC-41001 HC-PVR 1-1/4" 32 24.5 14.5 38 7.5 31-55 18-40 607 50
HC-41002 HC-PVR 1-1/2" 39 26 16 55 8 39-67 25-53 608 80
HC-41003 HC-PVR 2" 49 29 20 58 10 42-68 25-53 6000 100
HC-41004 HC-PVR 2-1/2" 64 34 21 76 10.5 48-80 31-65 6000 120
HC-41005 HC-PVR 3" 74 39 27 83.5 13.5 67-95 46-75 6201 150
HC-41082 HC-PVR 4" 98 44.5 31 114 15.5 100-114 73-83 6301 200
HC-41083 HC-PVR 4-4" 98 44.5 31 142 15.5 114-159 74-129 6204 800

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
