현재위치 :  바퀴 >> 통바퀴

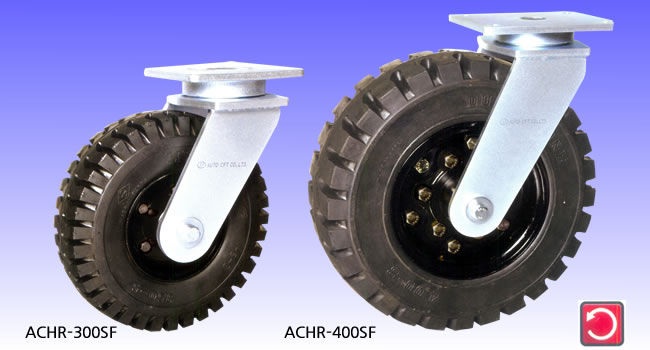

제 품 명 :  ACHR  ( 제품번호 : 2156 )
특징 :
- 운송시설 및 제품을 보호하는 충격 및 진동 흡수.
- 구름성 우수, 오랜 수명.

용도 : 옥외용 운반대차(콘크맅, 아스팔트 등)

사양 :
- 개당허용하중 : 540~950kg/EA
- 4개 추천허용하중 :1620~2850kg/4EA
- RoHS 대응 가능

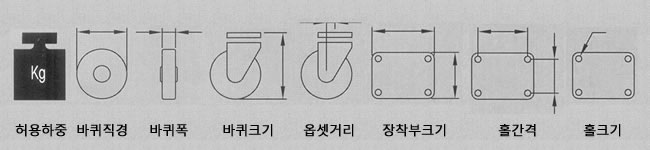

■ 치수
MODEL 개당
하중
4개당
하중
개당
하중
4개당
하중
개당
하중
4개당
하중
바퀴
직경
바퀴
바퀴
높이
옵셋
거리
장착부
크기

간격

크기
6km시 10km시 25km시
ACHR-300SF 500 1500 450 1350 350 1050 308 102 361 85 140*170 105*140 14
ACHR-300RF 500 1500 450 1350 350 1050 308 102 361 - 160*170 105/115~140
(slot hole)
14*24
ACHR-400SF 900 2700 800 2400 670 2010 416 104 463 100 140*170 105*140 14
ACHR-400RF 900 2700 800 2400 670 2010 416 104 463 - 160*170 105/115~140
(slot hole)
14*24
※ 상세치수는 CAD 도면을 참고 바랍니다.

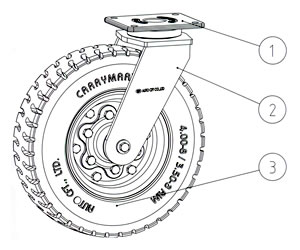

■ 재질
MODEL ①Top Plate ②Frame ③Wheel
재질 표면 처리 재질 표면 처리 재질 표면처리
ACHR-300SF
ACHR-300RF
S45C 아연도금 S45C&SPHC 아연도금 SPC/Rubber Powder Coated/Rubber
ACHR-400SF
ACHR-400RF
