현재위치 :  바퀴 >> 캐리마스타
제 품 명 :  ACP-200 Series  ( 제품번호 : 1634 )
- 개당허용하중 : 140kg/EA
- 4개 추천허용하중 : 400kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능

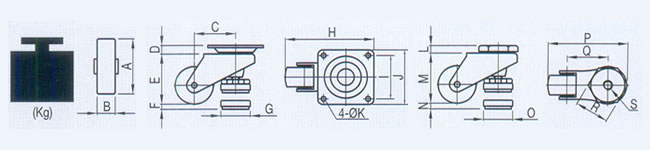

치수
MODEL 자중
(kg)
개당허용하중
(kg)
4개허용하중
(kg)
A B C D E F G H I J K
ACP 200-F Type 0.52 140 400 50 26 48 11.5 61 9 38 109.5 58 73 6.5

MODEL 자중
(kg)
개당허용하중
(kg)
4개허용하중
(kg)
A B L M N O P Q R S
ACP 200-S Type 0.56 140 400 50 26 9.5 61 9 38 100 48 47 M12 TAP
M16 by Order
※ 상세치수는 CAD 도면을 참고 바랍니다.

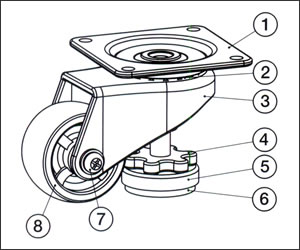

재질
MODEL/SPEC. ①Top Plate ②Shaft ③Frame ④Pin
재질 표면
처리
재질 표면
처리
재질 표면
처리
재질 표면
처리
ACTM-400 SWIVEL SPC
&
SM45C
아연도금 STB2 니켈 크롬도금 SPC 아연도금 Swrch10A 아연도금
ACTM-400 RIGID

MODEL/SPEC. ⑤Wheel ⑥Foot ⑦Pin ⑧Wheel
재질 표면
처리
재질 표면
처리
재질 표면
처리
재질 표면
처리
ACTM-400 SWIVEL SPC   NBR
&
우레탄
검정색
&
노랑색
Swrch10A 아연도금 Nylon6 검정색
ACTM-400 RIGID
선택사양 :
FOOT : 하부 패드 우레탄
도금 : 흑색아연도금, 백색아연도금
